800Mhz/1400Mhz UGV/UAV NLOS 이더넷 COFDM 전송 시스템
소개

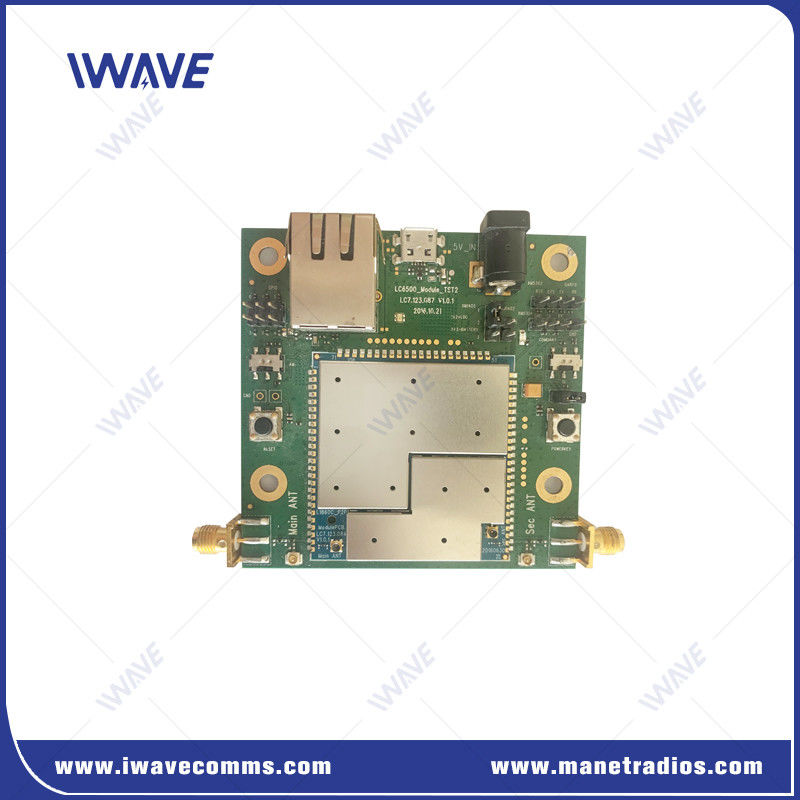

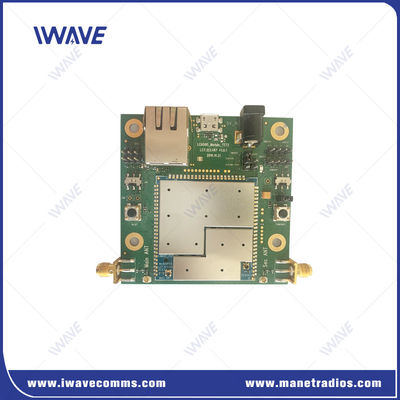

FD-6100는 성숙한 SOC 칩셋을 기반으로 IWAVE가 설계한 무선 전송 제품으로, 이는 HD 비디오 전송과 높은 데이터 용량에 대한 MIMO 기능을 제공하는 IP MESH 라디오입니다.
자동 주파수 변조를 채택하여 간섭 방지, 낮은 전력 소비 및 이동 중 무선 전송의 요구 사항을 충족시키기 위해 작은 크기를 채택합니다.FD-6100는 환경이나 상황 RF 간섭을 겪는 드론과 로봇 플랫폼에 대한 탄력적인 연결을 제공합니다.
FD-6100은 세계에서 가장 진보되고 확장 가능하며 가장 효율적인 모바일 애드 호크 네트워크 (MANET) 시스템이며, 이제 SWaP 최적화 된 형식 인: 임베디드 모듈입니다. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
주요 특징
|
|
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km ((공중에서 지상) 500m-3km ((NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 전력 | 25dBm (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송 쿼드 (crown) 이 발생하면, 통제 데이터는 우선적으로 전송됩니다. | |
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FD-6100 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어의 차이를 구별하려면 형식을 직접 정의해야합니다. | ||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |

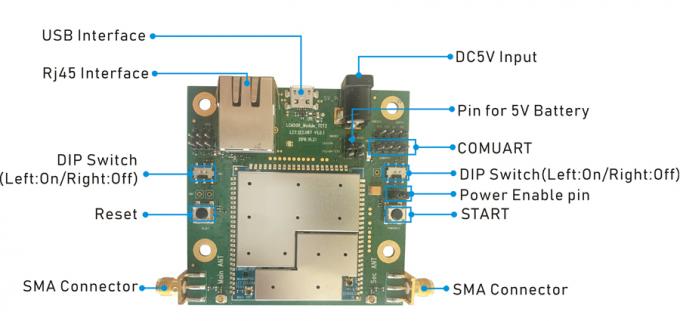

인터페이스
