| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-680X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |
- 방해 방지 300km / h 속도 FHSS 주파수 점프 UAV 데이터 링크
소개

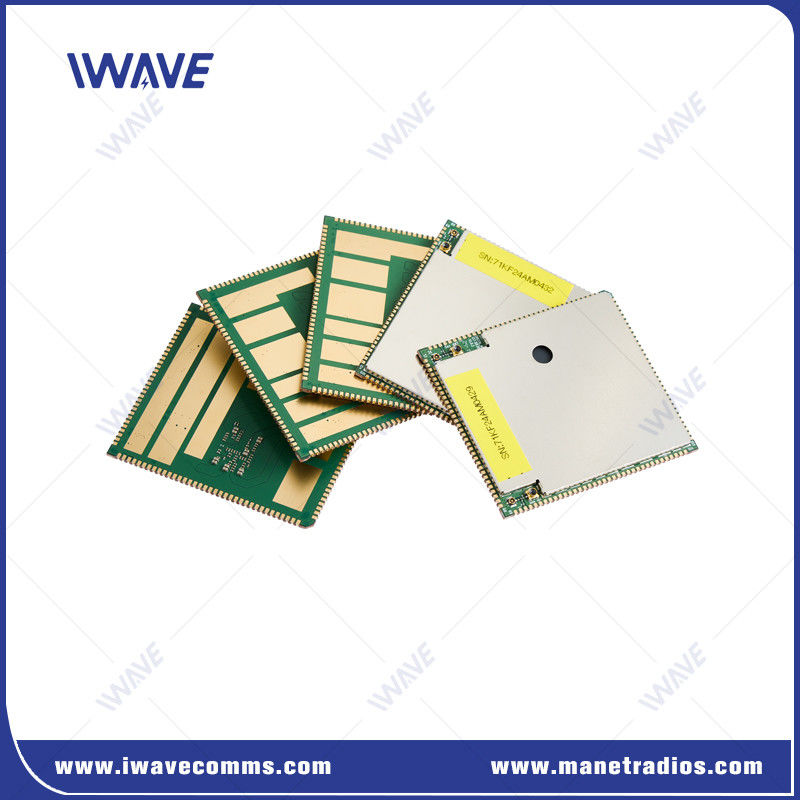

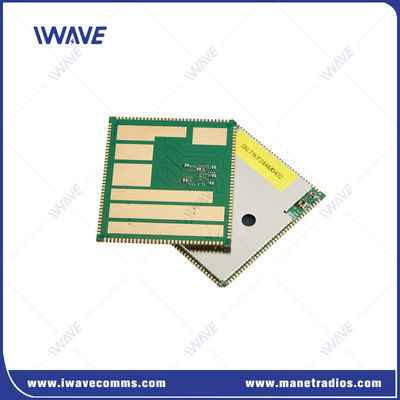

FDM-680X는 IP MESH SDR (소프트웨어 정의 라디오)UAV 데이터 링크1.4GHz 대역에서 작동합니다. 그리고 600Mhz 대역63 호프와 64 노드 네트워크 기능, 200MW (2x2 MIMO) 출력 전력, 최대 100Mbps 데이터 속도 및 AES 암호화,현장 비디오 촬영에 매우 적합하며 화재 보호 분야에서 UAV / UGV / USV 응용 프로그램 및 비상 통신에 널리 사용될 수 있습니다., 구조, 감시, 경찰
사용자는 IWAVE 팀의 완전한 지원으로 자체 시스템에 개발하고 통합할 수 있습니다.
IWAVE는 글로벌 기술 회사입니다. 가능한 모든 방법으로 사용자들을 연결하는 솔루션을 통해 커뮤니케이션 방식을 변화시키고 있습니다.우리의 혁신적인 통신 솔루션은, 대역폭 무선 데이터, 음성 및 비디오 전송을 무인 항공기 (UAV) 와 그 사이의 공유 및 통신,무인 지상 차량 (UGV) 및 다른 무인 차량 시스템.
의 장점UAV 데이터 링크
멀티 캐스트 비디오
포인트에서 멀티 포인트 구성에서 FDM-680Xr는 여러 수신 노드에 고품질 비디오를 스트리밍 할 수있는 기능을 제공합니다.
낮은 지연 속도
낮은 지연, 낮은 문제. FDM-680X는 5-15ms 지연으로 모바일 노드에서 실시간, 즉각적인 정보를 가진 신뢰할 수 있는 장거리 로봇 애플리케이션을 위해 설계되었습니다.
탄력적 인 네트워크
탄력적 인 네트워크를 제공하기 위해 설계 된 FDM-680X는 566-678Mhz 및 1420-1530Mhz 주파수 옵션으로 제공됩니다. 총 222Mhz로 사용자가 선택할 수 있습니다.그 작업 주파수는 복잡한 방해 환경에서 자동으로이 대역 내에서 점프합니다..
높은 처리량
이 시스템은 업링크와 다운링크를 동시에 100Mbps의 데이터 속도를 제공하여 까다로운 응용 프로그램에서 효율적인 데이터 전송을 가능하게합니다.
전력 자기 적응력
FDM-680X는 채널 조건에 따라 전송 및 수신 전력을 동적으로 조정하여 에너지 소비를 최적화하고 더 신뢰할 수있는 성능을 위해 네트워크 간섭을 줄입니다.
의 적용UAV 데이터 링크
|
|
 |
스펙트럼UAV 데이터 링크
|
기능 |
설명 |
세부 사항 |
|
PCB 크기 |
46.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
|
RF |
빈도 |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF 전력 수준 |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
감수성 |
1Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 주파수 포인트) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
안테나 |
2 |
|
|
힘 |
VSYS |
3.7V~4.35V ((4V가 제안됩니다.) |
|
D1V8A |
1.8V 전력 출력 |
|
|
D2V85A |
2.85V 전력 출력 |
|
|
VCC_D3V3 |
3.3V 전력 출력 |
|
|
5V_FEM |
RF PA 칩에 전원을 공급 |
|
|
마스터-스래브 노드 |
중앙 노드 구성 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
데이터 비율 |
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
|
|
용량 |
네트워크 노드 N≥2의 수와 최대 64개의 서비스 노드 또는 63개의 IDLE 상태 노드를 지원합니다. |
|
|
통신 방식 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
|
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
||
|
접근 |
네트워크에 액세스하기 위해 여러 슬로브 노드를 지원합니다. 동시에. |
|
|
데이터 비율 |
모든 슬레이브 노드와 마스터 노드는 작업 기능을 공유합니다. 단방향 대역폭, 동시 전류 및 하류 (20Mhz, 100Mbps 이하) |
|
|
연결 상태 |
네트워크의 모든 노드는 항상 연결되어 있습니다. |
|
|
전력 제어 |
적응력 조절 전송 전력 |
|
|
부팅 |
마스터 노드와 슬레이브 노드 모두 미리 설정된 것을 지원합니다 |
|
|
고정 전력 |
고정 전력 구성 (만 마스터 노드 변경) |
|
|
고정 주파수 |
잠금 주파수 구성 |
|
FAQ:
질문: 이 SDR UAV 데이터 링크는 P2P 또는 P2MP 모델을 지원할 수 있습니까?
답: 그렇습니다.
질문: 하나의 네트워크에서 얼마나 많은 노드를 지원합니까?
답: 이 스타 네트워크는 최대 64개의 노드를 가지고 있으며, 메쉬 네트워크는 최대 32개의 노드를 가지고 있습니다.
|
|
