| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-680X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |
150km FPGA UAV 텔레메트리 비디오 데이터 링크
소개
의FDM-680X 비디오 데이터 링크FPGA 아키텍처, 멀티 파장, 초대폭, 고속 주파수 점프 기술을 핵심으로 채택합니다. 이것은 Mesh 노드 그룹이 원활하고 매우 안전한 개인 네트워크를 형성 할 수 있습니다.,심지어 시선 (LOS) 또는 시선 밖 (NLOS) 조건에서도 빠르게 움직이는 상황에서는
초대 및 강력한 주파수 점프, 포인트 주파수 특성으로, 장치는 초당 1200번 점프를 할 수 있습니다.이것은 UAV가 복잡한 전쟁 환경에서 반 간섭 능력을 달성하기에 적합합니다.이 기능은 텔레미터 데이터 제어 및 원격 비디오 전송이 더 안정적이고 안전하다는 것을 보장합니다.
의 장점비디오 데이터 링크

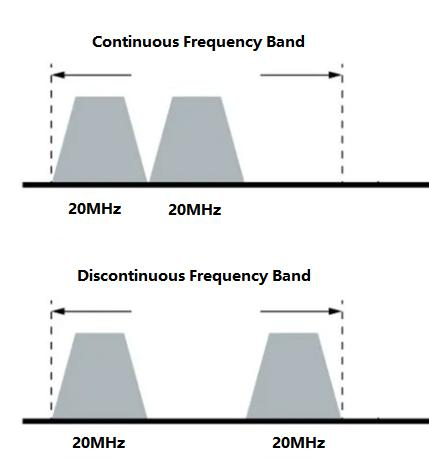

FDM-6802PTM는 캐리어 집계 (CA) 기술을 탑재하여 20MHz 캐리어 2개를 결합하여 40MHz 무선 대역폭을 형성할 수 있습니다.이 기술은 업링크와 다운링크 전송 속도를 크게 증가시킵니다., 또한 역동적인 환경에서 무선 전송 시스템의 견고성과 적응력을 향상시킵니다.
주요 특징:
|
향상된 대역폭:2개의 20MHz 통신기를 합쳐서 100Mbps를 초과하는 최고 데이터 속도를 달성합니다. 유연한 집계 옵션:그것은 더 많은 유연성을 제공하여 연속적이고 비 연속적인 운반자 집합을 지원합니다. 적응적 집계:이 시스템은 다른 대역폭의 통신기들을 집계하여 환경 간섭과 사용 가능한 스펙트럼 자원에 따라 조정하여 더 나은 성능을 얻을 수 있습니다. 간섭 저항성:이 시스템은 서로 다른 통신기들을 통해 데이터를 재전송할 수 있고, 통신기 중 하나가 간섭을 경험하더라도 끊김 없이 통신을 보장합니다. 주파수 점프:통신기 사이의 주파수 점프는 간섭 없는 채널을 더 잘 식별하여 전반적인 성능을 향상시킵니다.
|
|
|
적용
미니 UAS
드론 UAS
UGV
이더넷 무선 확장
무선 텔레메트리
NLOS 무선 비디오 전송
무선 제어 시스템
무인 항공기 (UAV)
무인 지상 차량 (UGV)
자율형 표면선 (ASV)
스펙트럼비디오 데이터 링크
|
기능 |
설명 |
세부 사항 |
|
PCB 크기 |
46.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
|
RF |
빈도 |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF 전력 수준 |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
감수성 |
1Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 주파수 포인트) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 주파수 포인트) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
안테나 |
2 |
|
|
힘 |
VSYS |
3.7V~4.35V ((4V가 제안됩니다.) |
|
D1V8A |
1.8V 전력 출력 |
|
|
D2V85A |
2.85V 전력 출력 |
|
|
VCC_D3V3 |
3.3V 전력 출력 |
|
|
5V_FEM |
RF PA 칩에 전원을 공급 |
|
|
마스터-스래브 노드 |
중앙 노드 구성 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
데이터 비율 |
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
|
|
용량 |
네트워크 노드 N≥2의 수와 최대 64개의 서비스 노드 또는 63개의 IDLE 상태 노드를 지원합니다. |
|
|
통신 방식 |
네트워크의 모든 노드는 마스터 노드로 구성될 수 있습니다. |
|
|
모든 노드는 업링크 및 다운링크 시스템 용량 데이터 속도를 공유합니다. |
||
|
접근 |
네트워크에 액세스하기 위해 여러 슬로브 노드를 지원합니다. 동시에. |
|
|
데이터 비율 |
모든 슬레이브 노드와 마스터 노드는 작업 기능을 공유합니다. 단방향 대역폭, 동시 전류와 하류 (20Mhz, 100Mbps 이하) |
|
|
연결 상태 |
네트워크의 모든 노드는 항상 연결되어 있습니다. |
|
|
전력 제어 |
적응력 조절 전송 전력 |
|
|
부팅 |
마스터 노드와 슬레이브 노드 모두 미리 설정된 것을 지원합니다 |
|
|
고정 전력 |
고정 전력 구성 (만 마스터 노드 변경) |
|
|
고정 주파수 |
잠금 주파수 구성 |
|
|
|
