| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-780X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

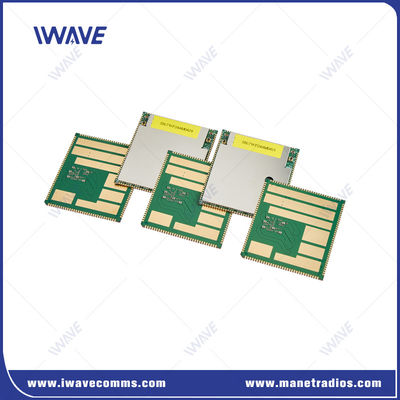

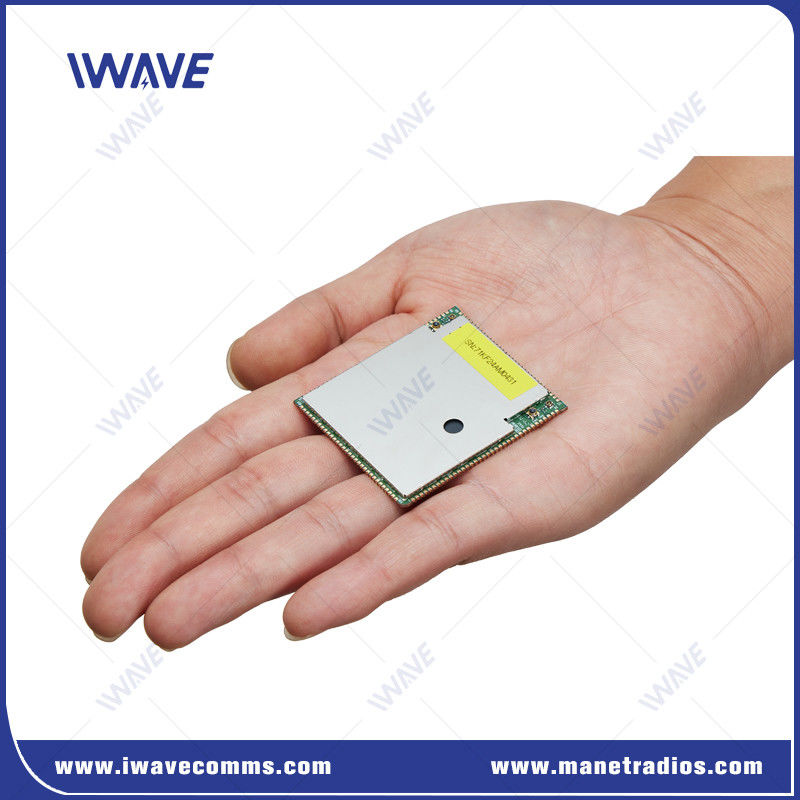

1.4GHz 장거리 FHSS FPGA Mesh 장거리 데이터 링크 모듈
소개
FD-780X는 FPGA 솔루션을 이용한 SDR Mesh 장거리 데이터 링크입니다.전자기 간섭 현상에서 최적의 주파수를 자동으로 선택합니다.이것은 복잡한 시나리오에서 광대역 네트워크 자 조직 및 전송을 가능하게합니다. 그것은 다른 사용 시나리오에 대한 다양한 통신 조합에서 사용될 수 있습니다.예를 들어 이동하는 UAV 또는 USV주로 드론과 베이스 스테이션 사이의 멀티미디어 상호 연결을 위해 사용되며, 메쉬 릴레이 노드로서도 사용됩니다.사용자들은 자신의 시스템으로 두 번째로 개발할 수 있고 IWAVE는 발자국 도면을 제공합니다.당신의 개발을 위한 피노트 및 참조 스케마틱 발자국 문서.
의 장점장거리 데이터 링크
|
|
|
적용
 |
|
|
스펙트럼무선 비디오 송신기
|
기능 항목 |
설명 |
세부 사항 |
|
PCB |
단면 인터페이스 보드 |
허용 범위: 460.58±0.15mm 520.00±0.15mm 20.90±0.10mm |
|
RF |
RF 대역 1 |
1420-1530MHz |
|
RF 대역 2 |
566~678MHz |
|
|
전력 수준 |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
감수성 (1Mbps) |
1.4G (14700 채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200채널) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
인터페이스 |
UART |
3 |
|
HSIC |
USB 2.0 고속 |
|
|
USB |
USB 2.0 고속 |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
힘 |
VSYS |
3.7V~4.35V,4.0V (입력) 를 제안합니다. |
|
D1V8A |
1.8V 출력 |
|
|
A2V85A |
2.85V 출력 |
|
|
VCC_D3V3 |
3.3V 출력 |
|
|
5V_FEM |
RF PA 칩 전원 공급 (입력) |
|
|
네트워크 |
네트워크 모드 |
중앙이 없는 특수한 네트워크 |
|
용량 |
최대 32노드 |
|
|
호박 |
멀티 홉 라우팅 토폴로지를 지원합니다. 최대 31 홉 |
|
|
의사소통 |
유니캐스트, 멀티캐스트 및 방송 전송 모드를 지원합니다. 모든 노드는 통신을 위해 이 세 가지 모드를 사용할 수 있습니다. |
|
|
데이터 비율 |
모든 노드는 통신하고 작업 대역폭을 공유하고 최대 속도는 100Mbps입니다 |
|
|
시간 동기화 |
외부 시계와 독립적으로, 자기 동기화 |
|
|
전력 제어 |
모든 노드는 적응적으로 전송 전력을 조정 |
|
|
서브네트 퓨전 |
하나의 네트워크를 여러 네트워크로 나누는 것을 지원합니다. |
|
|
이동 속도 |
최대 지원 300km/h |
|
|
재전송 |
HARQ 재전송 |
|
|
안티 햄 |
주파수 대역 내 및 가로 주파수 점프를 지원합니다. |
OEM/ODM 서비스:
케이블, 패키지 가방, 라벨 또는 어디서나 같은 상품에 자신의 브랜드 로고를 표시하고 싶다면. 그것은 어떤 문제도 없습니다. 우리의 OEM 및 ODM 서비스는 항상 그것을 할 준비가되어 있습니다.
포장:
스타다드 수출 포장에 따르면
카튼 상자, 나무 상자, 나무 팔레트
운송:
- 국제 익스프레스 UPS, TNT, DHL 등
- 국제항공: CA, AA, EA 등
- 바다로
|
|
