| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-660X |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |

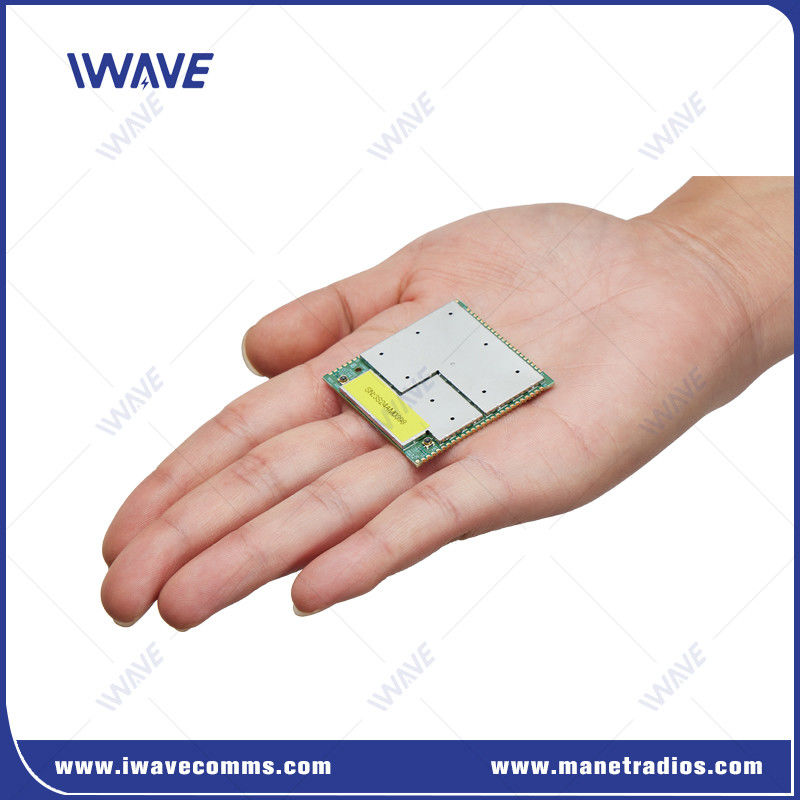

장거리 무선 비디오 송신기 수신기 모듈
소개
FDM-660X는 무선 PtMP 비디오 송신 모듈로 UHF 대역, L 대역 및 S 대역에서 작동합니다. 최대 30Mbps의 데이터 속도를 지원합니다.가벼운 IP 무선 노드로서 현장 비디오 전송에 적합하며 화재 보호 분야에서 UAV 응용 및 비상 통신에 사용할 수 있습니다., 구조, 감시, 경찰 등
FDM-660X는 소프트웨어 정의된 라디오 아키텍처를 기반으로 구현되었으며 자체 개발 된 파장을 채택합니다.효율적인 채널 코덱과 스타 네트워크 프로토콜 및 복잡한 채널 환경을 방지하는 다른 기술그것은 작은 크기와 낮은 전력 소비로 복잡한 시나리오에서 개별 군인, 차량 및 드론과 같은 모바일 포인트와 고정 포인트 사이의 광대역 서비스 전송을 실현합니다.
의 장점비디오 송신기(FDM-660X)
|
|
 |
스펙트럼비디오 송신기
| 전송 | 데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 | 카메라 |
| 주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. | ||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
| 주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. | ||
| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| RF 전력 | 25dBm | |
| 감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
| 1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 | |
| 800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 | |
| 인터페이스 | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 고속 | |
| 미국 | USB 2.0 고속 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| 안테나 | 2 |
FAQ
1웹 UI를 이용해서 모듈 온도를 모니터링 할 수 있나요?
모듈의 온도를 검색할 수 있는 기능이 없었습니다.
2이 모델이 IP 메쉬를 지원하나요?
이 모델은 포인트를 다중 포인트로 지원합니다. 하나의 마스터 노드는 32 개의 슬레이브 노드를 지원 할 수 있습니다. 파워 증폭기의 다른 빌드에 따라 20km, 50km 및 150km의 세 가지 버전이 있습니다.
|
|
