| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-610X |
| MOQ: | 2 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T,L/C,D/P |
보안 무선 군사 Sdr 라디오 UAV / BVLOS 통신을 위한 드론 데이터 링크
소개

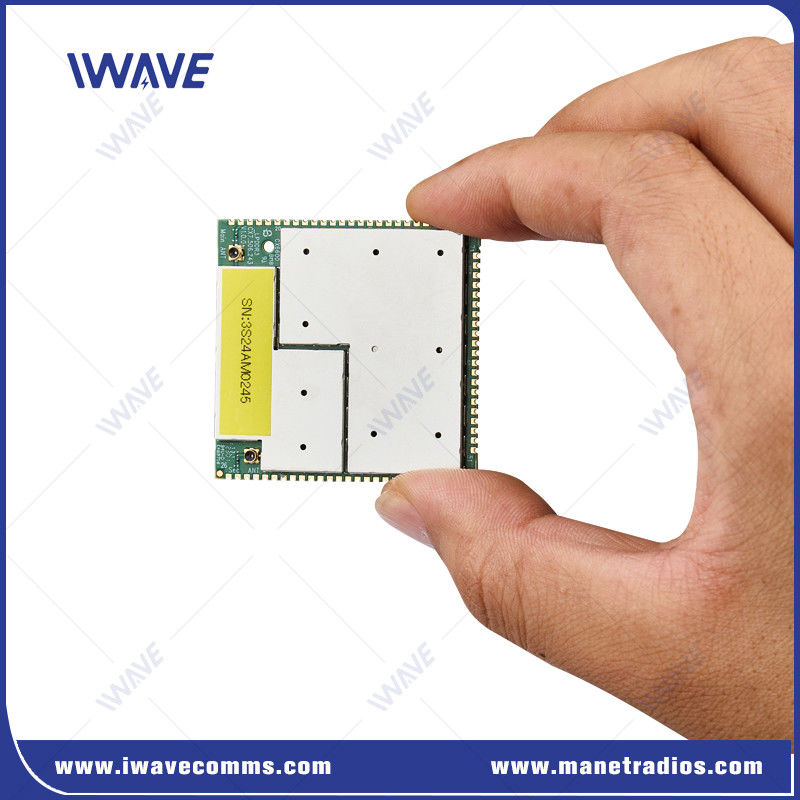

FD-610X는 소형 및 중형 UAV에 통합하도록 설계된 컴팩트하고 가벼운 트리 밴드 무선 소프트웨어 정의 라디오입니다.
외부 안테나와 이더넷 및 시리즈 인터페이스에 대한 RF 커넥터,첨단 전자 빔 형식으로 ultra-low-weight 라디오 송신기는 효율적인 통합을 위해 끝에서 끝까지 IP 연결을 제공합니다., 상호 운용성 및 원활한 데이터 교환. 단위는 AES-128 하드웨어 암호화를 제공합니다.
FD-610X는 편리한 형식 요소로 제공됩니다. OEM 모듈은 모든 플랫폼에 쉽게 통합되며 독립적인 연결 솔루션입니다.
라디오는 중요한 환경 또는 상황 RF 간섭을 겪는 드론 및 로봇 플랫폼에 대한 탄력적인 연결을 제공합니다.
군사용 SDR 라디오의 장점
주파수 유연성: FD-610X SDR 라디오는 800Mhz, 1.4Ghz 및 2.4GHz를 지원합니다. 총 120MHz 스펙트럼, 간섭을 피하기 위해 FHSS.
첨단 간섭 방지 / 방해 방지: 소음과 불리한 환경에서 최적의 성능을 위해 OFDM 및 MIMO 기술과 적응형 변조를 채택합니다.
채널 선택성: 선택 가능성 1.4, 3, 5, 10 또는 20MHz 채널 BW는 성능 요구 사항에 부합합니다. 더 작은 채널은 더 낮은 처리량을 제공하지만 더 긴 범위를 제공합니다.
장거리: 현장 검증된 최대 10km
낮은 지연: 초신뢰 가능한 낮은 지연 채널 (URLLC) 은 C&C 신호에서 비디오 데이터를 분리하여 낮은 지연, 끊이지 않는 비디오 공급 및 원활한 로봇 작동을 보장합니다.
빠른 로밍: AMR 또는 네발처럼 빠르게 움직이는 지상 로봇에 대한 충돌 방지
적용
|
|
사양
|
전송 |
데이터 수집 및 코딩을 위한 마스터 제어 모듈 이미지 획득 장치 |
카메라 |
|
주요 제어 모듈은 USB 또는 HSIC 인터페이스를 통해 FD-610X에 암호화된 데이터를 전송 |
물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
|
FD-610X는 에어 인터페이스를 통해 수신자에게 암호화된 이미지 데이터를 전송합니다. |
||
| 받는 것 | FD-610X 수신기는 암호화된 이미지 데이터를 받고, 그것을 투명하게 주요 제어 모듈로 전송합니다. | |
| FD-610X는 USB 또는 HSIC 인터페이스를 통해 주요 제어 모듈로 데이터를 전송합니다. | 물리적 인터페이스 USB/HISC, 네트워크 카드에 논리적으로 가상 | |
|
주요 제어 모듈이 데이터를 수신한 후 이미지 디코딩 및 표시를 수행합니다. |
||

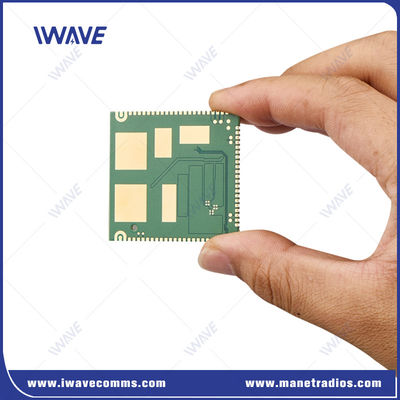

| PCB 크기 | 43.40*45.00*3.00mm | |
| RF | 빈도 | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826MHz |
||
|
RF 전력 |
25dBm | |
|
감수성 (접속) |
2.4Ghz ((24415 채널) 20Mhz: 99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
접근 |
|
1.4Ghz ((14379 채널) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
접근 |
|
|
800Mhz ((8160 채널) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
접근 |
|
인터페이스 |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 고속 |
|
|
미국 |
USB 2.0 고속 |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
안테나 |
2 |
비디오
비디오
|
|
