| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6100 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 0 일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
OEM 무선 IP Mesh 모듈: UAV 및 UGV를 위한 HD 비디오 전송
소개
FD-6100는 고도로 통합된 MESH 자율 조직 네트워크 데이터 전송을 제공하고 자동 네트워크, 자동 라우팅, 자동 주파수 변조,자동 치유동시에, 그것의 낮은 전력 소비와 미니 크기는 산업 생산, 비상 통신, 이미지 전송,운전자 없는 차량 및 비디오 감시.
성숙한 SOC 칩셋과 TD-LTE 무선 통신 표준을 기반으로 FD-6100은 MESH Ad-Hoc 네트워크를 지원하며 공개 네트워크에 의존하지 않습니다.여러 대역폭을 지원하기 위해 OFDM 및 MIMO 기술을 채택합니다.: 3MHz / 5MHz / 10MHz / 20MHz. 그것의 평면 시스템 아키텍처 디자인은 효과적으로 시스템 지연을 줄이고 긴 전송 거리를 달성하기 위해 시스템 전송 용량을 향상시킬 수 있습니다.큰 데이터 처리량과 강력한 반 간섭 능력.
적용
|
|
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km ((공중에서 지상) 500m-3km ((NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송 쿼드 (crown) 이 발생하면, 통제 데이터는 우선적으로 전송됩니다. |
|
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FD-6100 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어의 차이를 구별하려면 형식을 직접 정의해야합니다. |
||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |

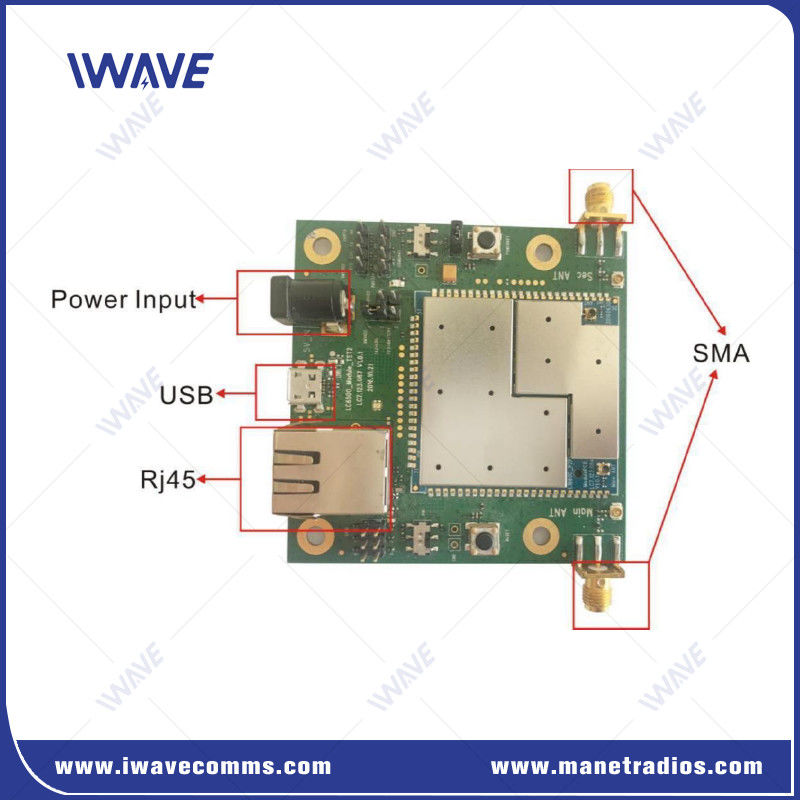

인터페이스
비디오
|
|
