| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6800 |
| MOQ: | 2 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T |
무인 시스템의 듀얼 밴드 비디오 및 텔레메트리 데이터
소개

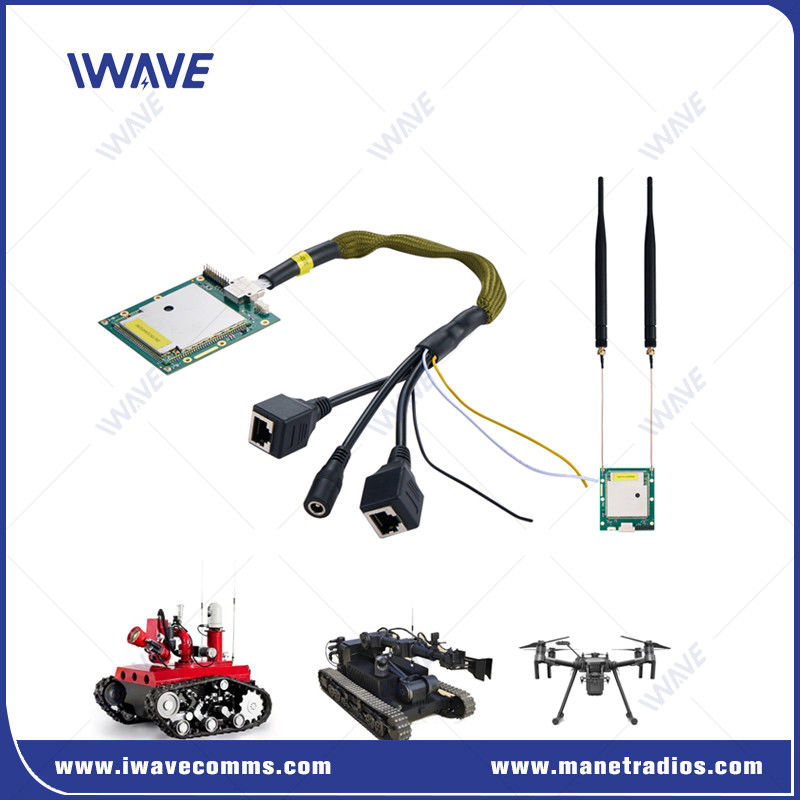

FDM-6800은 미니 사이즈의 2*2 200MW MIMO IP PtMP 장치입니다. 장거리 및 대용량 데이터 흐름 항공 임무에 적합합니다. 더 큰 전력 구성,10W MIMO와 같은 것은 초장거리 통신을 구축하는 데도 사용할 수 있습니다..
이 시스템은 FPGA 아키텍처, 멀티 웨이브 형식, 초대폭, 고속 주파수 점프 스타 토폴로지를 사용하고,또는 멀티포인트에서 멀티포인트 구성.
적용
FDM-6800은 비디오, 음성 및 데이터와 같은 상층 애플리케이션에 IP 투명한 전송 채널을 제공하기 위해 스타 네트워크 작업 모드를 채택합니다.
FDM-6800은 소프트웨어 정의된 라디오 아키텍처를 기반으로 구현되었으며 자체 개발 된 파장을 채택합니다.효율적인 채널 코덱과 스타 네트워크 프로토콜 및 복잡한 채널 환경을 방지하는 다른 기술그것은 복잡한 시나리오에서 개별 군인, 차량 및 드론과 같은 모바일 포인트와 고정 포인트 사이의 무선 광대역 서비스 전송을 실현합니다.작은 크기와 낮은 전력 소비.
특징
높은 처리량, 장거리 2*2 MIMO 모델은 드론과 UGV와 같은 고급 로봇 플랫폼의 요구를 충족시킵니다.
높은 처리량: 최대 100 Mbps
장거리: 공중에서 지상까지 20킬로미터
쉬운 통합을 위해 낮은 SWaP
멀티 대역 및 사용 가능한 고급 간섭 방지 센스
방해 방지용으로 600Mhz에서 1.4Ghz까지의 주파수 점프
작은 크기, 가벼운 무게, 쉽게 설치
고도로 통합된 모듈 결합 설계
RJ45/TTL/RS232/RS485/RS422/SBUS
소프트웨어 정의 라디오,SDR, 쉬운 웹 페이지 운영
네트워크 관리 소프트웨어는 SNR, RSSI, 토폴로지 및 노드 사이의 거리를 모니터링합니다.
API 문서는 제3자 플랫폼에 통합 할 수 있습니다.
사양
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 100Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 20km NLOS 지상에서 지상 1-3km |
| 노드 | 64노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| LAN 포트 | 3x 이더넷 포트 |
| 코무아르트 | 2xCOMUART |
비디오
비디오
비디오
비디오
비디오
비디오
|
