| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6800 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T |

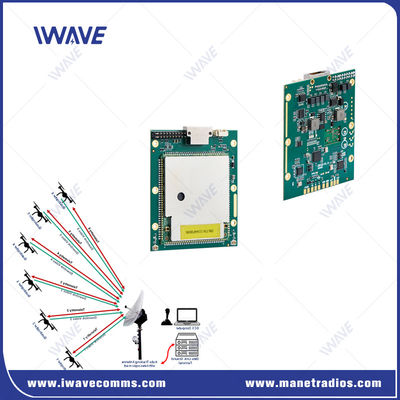

20km FPGA UAV 텔레메트리 비디오 데이터 링크
소개
FDM-6800은 광대역 2X2 MIMO 데이터 전송 장치이다. 다양한 대역폭 할당 및 IP 통신 기능을 지원하여 로컬 무선 LAN을 만들 수 있다.양방향 데이터 전송과 가벼운 디자인으로, 그것은 작은 UAV 텔레메트리 제어 및 낮은 지연 비디오 획득에 잘 적합합니다.

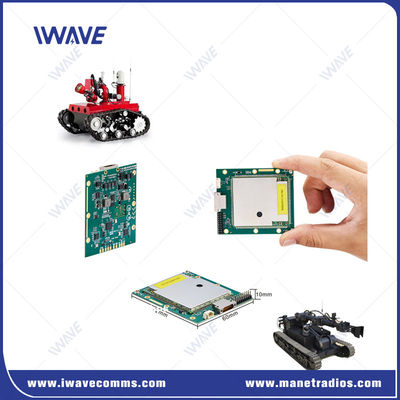

무게는 33g에 불과하며, 전력 소비는 5W에 불과하지만 출력 전력 200mW를 공급합니다. FDM-6800은 크기와 무게가 중요한 UxV 애플리케이션에 이상적입니다.바그보드 솔루션의 SWaP를 제공하는.
FDM-6800은 플랫폼 통합을 위해 OEM (거벗은 보드) 형식으로 제공됩니다. 우리의 API 문서로 사용자는 쉽게 자신의 시스템에 통합 할 수 있습니다.
적용
FDM-6800은 600MHz와 1.4GHz의 이중 주파수 대역에서 동시에 작동합니다. 사용자는 네트워크 관리를 통해 작업 주파수를 수동으로 선택할 수 있습니다.사용자는 또한 주파수 점프 기능을 켜 수 있습니다., 이 때, FDM-6800은 양 대역에서 작동합니다. 한 번 간섭되면 600Mhz에서 1.4Ghz 사이의 작업 주파수를 빠르고 자동으로 점프합니다.
우리는 우수한 기술을 개발할 뿐만 아니라 최대한 활용할 수 있도록 도와줍니다.
특징
하나의 마스터 노드는 64개의 슬레이브 노드를 지원합니다.
공중에서 지상 20km 무선 비디오, 메블링크 및 텔레미터 데이터 전송
비 시선 (NLOS) 지원 1-3km 이동 전송
반역 내 및 반역 간 FHSS 간섭 방지
듀얼 밴드 선택 600Mhz 및 1.4Ghz
방해 방지용으로 600Mhz에서 1.4Ghz까지의 주파수 점프
작은 크기, 가벼운 무게, 쉽게 설치
고도로 통합된 모듈 결합 설계
RJ45/TTL/RS232/RS485/RS422/SBUS
소프트웨어 정의 라디오,SDR, 쉬운 웹 페이지 운영
네트워크 관리 소프트웨어는 SNR, RSSI, 토폴로지 및 노드 사이의 거리를 모니터링합니다.
API 문서는 제3자 플랫폼에 통합 할 수 있습니다.
사양
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 100Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 20km NLOS 지상에서 지상 1-3km |
| 노드 | 64노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| LAN 포트 | 3x 이더넷 포트 |
| 코무아르트 | 2xCOMUART |
|
|
