| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-7800 |
| MOQ: | 2 |
| 가격: | 협상 가능 |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T |

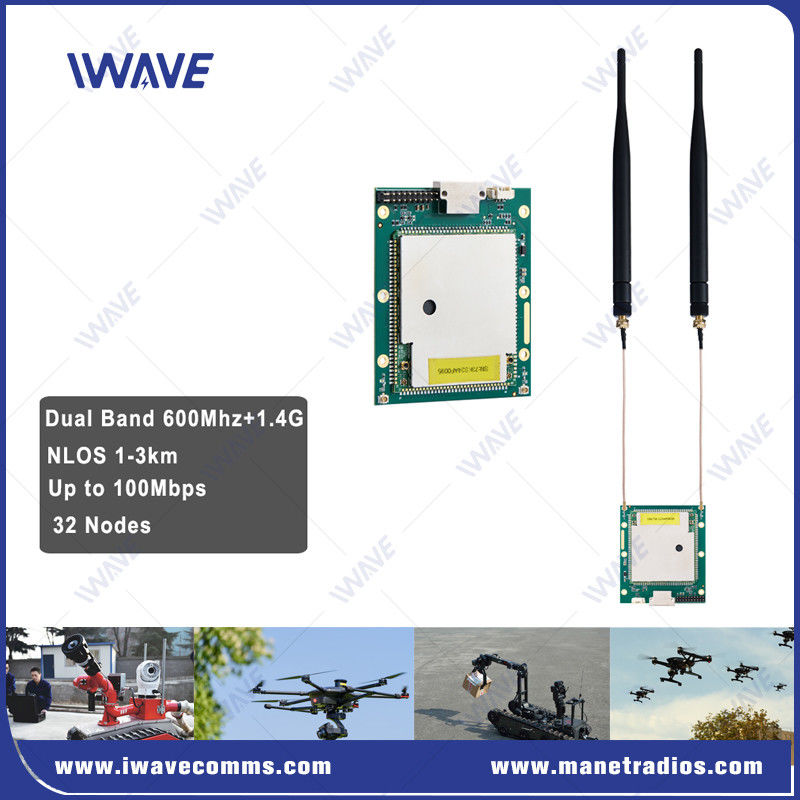

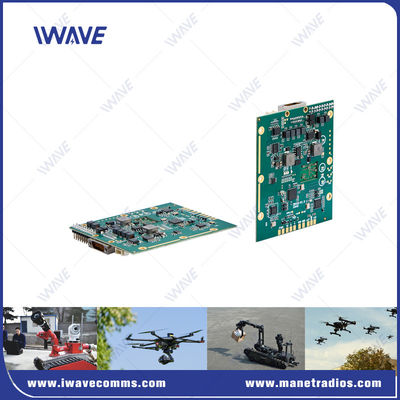

NLOS 3km Mesh 라디오 모듈 HD 비디오 송신기
설명
IWAVE는 연결된 제품과 OEM 제품을 모두 제공하여 무선으로 일련 데이터를 전송합니다. FD-7800은 사용자 선택 가능한 주파수를 두 개의 운영 대역 600Mhz ((566Mhz-678Mhz) 및 1.4Ghz ((1420-1530Mhz) 및 프로그래밍 가능한 대역폭 (1.4Mhz / 3Mhz / 5Mhz / 10MHz / 20MHz / 40Mhz).IWAVE는 또한 매우 먼 거리에 강력한 무선 연결을 제공하기 위해 고전력 (최고 10W) 통신을 제공합니다.FD-7800은 고급 플랫폼을 만들기 위해 플랫폼 통합을 위해 OEM (거벗은 보드) 형식으로 제공됩니다.확장 가능하고 효율적인 모바일 애드 호크 네트워크 (MANET)
주요 특징
장치는 비디오 코딩 모듈, 통합 음성 모듈, WLAN 무선 모듈,다른 시나리오의 응용 요구 사항을 충족하기 위해 GIS 위치 설정 모듈 또는 공공 네트워크 게이트웨이 모듈.
FD-7800은 LTE-A의 CA 기술을 채택하고 있다. MIMO 모드와 비교할 때, CA 모드는 안테나 설치 위치와 간격에 대한 제한이 없으며, 이는 배포를 보다 유연하게 한다.
그것은 자동 주파수 점프 기술을 채택하여 반 간섭으로 시스템의 전력 소비와 모듈의 크기를 크게 줄입니다.
소형, 가볍고 탄탄한 디자인으로 FD-7800은 크기에 민감한 애플리케이션에 이상적인 후보가 됩니다.FD-7800의 장거리 기능은 고품질의 무선 비디오 및 텔레미터 통신을 허용합니다..
적용
이더넷 무선 확장
UGV 함대 커뮤니케이션 및 관리
모바일 팀 커뮤니케이션
UAV 스워드 무선 통신
무선 텔레메트리 데이터
무선 비디오
무인 플랫폼 제어 시스템
사양
| 무선 | |
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 120Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 32노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 일련 데이터 | RS232/TTL |
| 의사소통 | 풀 듀플렉스 통신 |
| 위와 아래 비율 | 2D3U/3D2U/4D1U/1D4U |
| 자동 재구성 | 연결 고장 후 자동 재설립/ 연결 고장 후 네트워크를 재배포 |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| 인터페이스 | |
| RF | 2 x SMA |
| LAN 포트 | 2x 이더넷 포트 |
| 코무아르트 | 1xCOMUART TTL 3.3V 레벨, 1개의 시작 비트, 8개의 데이터 비트, 1개의 정지 비트, 패리티 검증이 없습니다. 보드 속도: 115200bps (예정) (57600, 38400, 19200, 9600 구성) |
| 전력 입력 | 1xDC 입력: DC5-32V |
| 감수성 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 환경 | |
| 작업 온도 | -40°C~+80°C |
