| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-7800 |
| MOQ: | 2 |
| 가격: | negotiable |
| 배달 시간: | 5-10days |
| 지불 조건: | T/T |

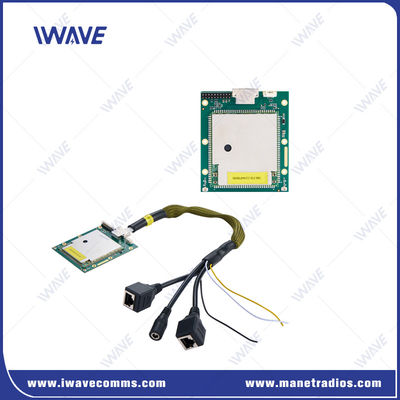

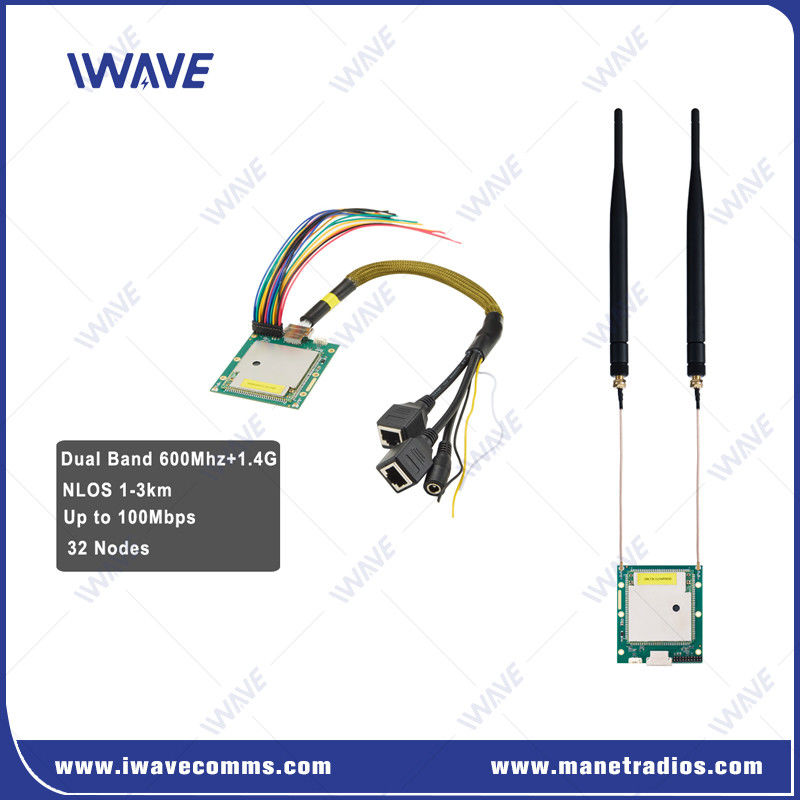

UAV 10km 비디오 및 텔레메트리 데이터를 위한 MIMO MESH 모듈
설명
여러분의 무인 지상 차량이 도시, 터널, 밀집한 숲, 산과 같은FD-7800 작은 크기의 IP MESH OEM 모듈은 2x2 MIMO 기술을 사용하여 데이터를 더 빠르고 더 오래 이동하도록 자동 치유 및 동적 메시 네트워크를 만듭니다..
FD-7800은 UGV와 UAV의 장거리 NLOS 감시와 비디오 방송을 위한 초고량, 초콤팩트 소프트웨어 정의 IP 메시 라디오입니다.2*2 MIMO IP MESH OEM 모듈 32노드 자율 치유 메쉬 네트워크를 생성.
FD-7800은 소프트웨어 정의 된 라디오로 다양한 유인, 무인, 상업 및 전술 응용 프로그램에 이상적으로 적합합니다.
특징
그것은 자동 주파수 점프 기술을 채택하여 반 간섭으로 시스템의 전력 소비와 모듈의 크기를 크게 줄입니다.
소형, 가볍고 탄탄한 디자인으로 FD-7800은 크기에 민감한 애플리케이션에 이상적인 후보가 됩니다.FD-7800의 장거리 기능은 고품질의 무선 비디오 및 텔레미터 통신을 허용합니다..
600 ((566-678Mhz) 및 1.4Ghz ((1420-1530Mhz) 를 지원합니다. 소프트웨어에 의해 조정됩니다.
최대 32개의 동적 네트워크 노드를 지원하며, 단일 점프의 최대 거리는 5KM입니다.
최대 31개의 캐스케드 점프를 지원한다. 이상적인 상황 (접근 노드 SNR ≥ 15) 에서 단말기 전송 속도는 6Mbps에 도달할 수 있다.
낮은 전력 소비, 잠자리 모드를 지원합니다. 평균 대기 전력 소비 (연결 상태, 데이터 전송이 없습니다) <2W, 전형적인 작동 전력 소비 <10w (대 대역폭 데이터 전송).
적용
이더넷 무선 확장
UGV 함대 커뮤니케이션 및 관리
모바일 팀 커뮤니케이션
UAV 스워드 무선 통신
무선 텔레메트리
무선 비디오
제어 시스템
사양
| 무선 | |
| 기술 | TD-LTE 기술 표준에 기반한 무선 |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
| 데이터 비율 | 최대 120Mbps ((Uplink 및 Downlink) |
| 통신 범위 | 공중에서 지상까지 10km NLOS 지상에서 지상 1-3km |
| 노드 | 32노드 |
| MIMO | 2x2 MIMO |
| RF 전력 | 23dBm±2 (2w, 5w 또는 요청에 따라 10w) |
| 지연시간 | 끝에서 끝 ≤5ms-15ms |
| 변조 | QPSK 16QAM, 64QAM |
| 방해 방지 | FHSS (주파수 점프 퍼스펙트럼) |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 전력 소비 | 5와트 |
| 전력 입력 | DC5-32V |
| 차원 | 72*60*10mm |
| 무게 | 33g |
| 일련 데이터 | RS232/TTL |
| 의사소통 | 풀 듀플렉스 통신 |
| 위와 아래 비율 | 2D3U/3D2U/4D1U/1D4U |
| 자동 재구성 | 연결 고장 후 자동 재설립/ 연결 고장 후 네트워크를 재배포 |
| 듀얼 밴드 주파수 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| 인터페이스 | |
| RF | 2 x SMA |
| LAN 포트 | 2x 이더넷 포트 |
| 코무아르트 | 1xCOMUART TTL 3.3V 레벨, 1개의 시작 비트, 8개의 데이터 비트, 1개의 정지 비트, 패리티 검증이 없습니다. 보드 속도: 115200bps (예정) (57600, 38400, 19200, 9600 구성) |
| 전력 입력 | 1xDC 입력: DC5-32V |
| 감수성 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 환경 | |
| 작업 온도 | -40°C~+80°C |
비디오
|
|
