| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6600 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
무선 COFDM 디지털 비디오 송신기 NLOS에서 모바일 UAV 및 로봇
소개
FDM-6600 무선 COFDM 디지털 비디오 송신기는 모든 무인 통신 필요에 대한 비디오, IP 및 데이터를 제공합니다.
강한 NLOS 능력 땅에서 땅까지 도달하고 15km 공중에서 땅으로 고정되지 않고 안정적이고 원활한 비디오 스트리밍을 얻을 수 있습니다. NLOS 통신을 위해 지하에 적용되었습니다.밀집한 숲, 건물, 터널 및 산과 함께 실내, 도시 환경. FDM-6600 무게는 50g에 불과하며 크기와 무게가 중요한 UxV 애플리케이션에 이상적입니다.
특징
강한 NLOS 능력
FDM-6600은 TD-LTE 기술 표준을 기반으로 고도의 감수성을 달성하기 위해 고급 알고리즘으로 특별히 설계되어 신호가 약할 때 강력한 무선 링크를 가능하게합니다.그래서 NLO 환경에서 일하는, 무선 연결 또한 안정적이고 강합니다.
강력 한 장거리 통신
20km까지 (공중에서 지상) 명확하고 안정적인 라디오 신호와 1km에서 3km NLOS (지구에서 지상) 부드럽고 풀 HD 비디오 스트리밍.
높은 처리량
최대 30Mbps (업링크와 다운링크)
간섭 방지
트리 밴드 주파수 800Mhz, 1.4Ghz 및 2.4Ghz는 간 대역 점프를 피하기 위해 사용된다. 예를 들어, 2.4Ghz가 간섭되면 좋은 품질의 연결을 보장하기 위해 1.4Ghz로 점프를 할 수 있다.
동적 토폴로지
멀티 포인트 네트워크로 확장 가능한 포인트. 하나의 마스터 노드는 32 개의 슬래버 노드를 지원합니다. 웹 UI에서 구성 할 수 있으며 실시간 토폴로지는 모든 노드 연결을 모니터링하는 것이 표시됩니다.
암호화
첨단 암호화 기술 AES128은 데이터 링크에 대한 무단 접근을 방지합니다.
컴팩트하고 가벼운 무게
무게는 50g에 불과하며 UAS / UGV / UMV 및 엄격한 크기, 무게 및 전력 (SWaP) 제약과 함께 다른 무인 플랫폼에 이상적입니다.
적용
FDM-6600은 가벼운 무게, 작은 크기 및 낮은 전력으로 설계된 고급 소프트웨어 정의 라디오 (SDR) 무선 비디오 및 데이터 링크입니다.이 작은 모듈은 비디오와 풀 듀플렉스 데이터 통신을 지원합니다.예를 들어, 텔레메트리) 를 하나의 고속 광대역 RF 채널로 통합하여 UAV, 자율주행 차량 및 다양한 산업용 모바일 로봇에 적합합니다.
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 스타 토폴로지, 포인트에서 17-피인트 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC5V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |

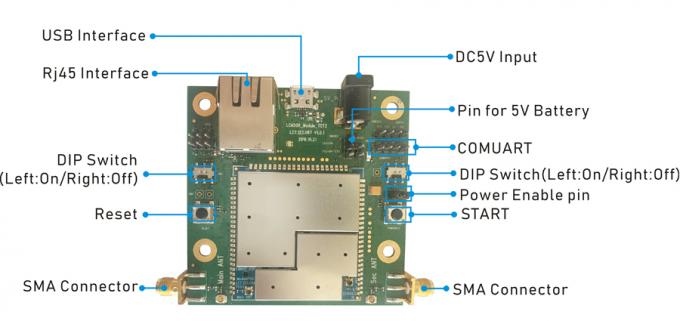

| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
|
|
