| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6100 |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
로보틱스 NLOS 3km 무인 시스템 텔레미터 데이터 및 HD 비디오 IP MESH OEM 모듈
소개

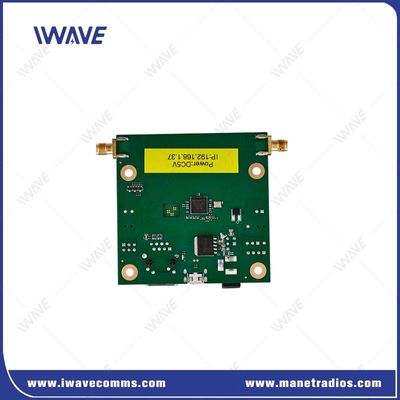

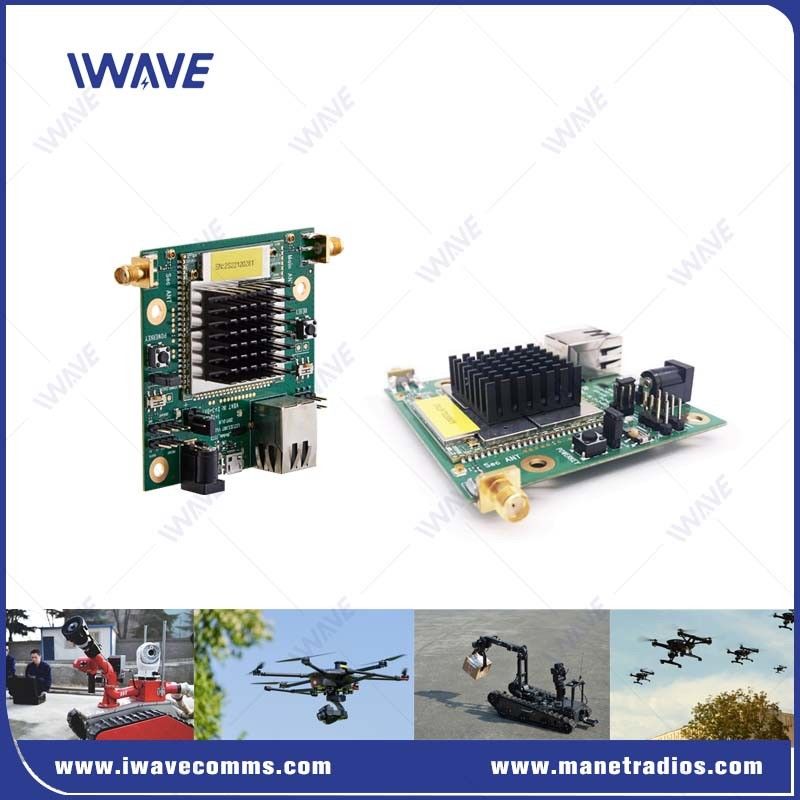

FD-6100은 콤팩트한 3 대역 OEM 디지털 데이터 링크로 800MHz, 1.4GHz 및 2.4GHz 주파수 대역에서 작동합니다.그것은 UAV (무인 항공기) 와 UGV (무인 지상 차량) 의 감시 및 비디오 방송 응용에 완벽하게 적합합니다.IP 메쉬 라디오는 가장 까다로운 환경에서도 신뢰할 수 있고 적응 가능한 MANET (모바일 애드 호크 네트워크) 솔루션을 제공합니다.FD-6100는 세 가지 주파수 대역에서 강력하고 안전한 연결을 보장합니다., FHSS (Frequency Hopping Spread Spectrum) 기술을 사용하여 TD-LTE 기술 표준의 높은 감도를 활용하여 강력한 RF 성능을 제공합니다.장거리 기능으로 고품질의 무선 비디오 및 텔레메트리 통신이 가능합니다..
주요 특징
|
● 모바일 애플리케이션 을 위해 최적화 된 자기 치유 유체 망 디자인 ● 데이터 속도: 30Mbps (합동 업링크와 다운링크) ● 3 대역 주파수 작동 (800MHz/1.4GHz/2.4GHz, 소프트웨어 를 통해 선택) ● 원활한 플랫폼 통합을 위한 OEM ( naked board) 형식 ● 장거리 UAV의 시선 (LOS): 10km (공중에서 지상) ● 최대 25dBm까지 조정 가능한 총 출력 ● 단일 주파수 MESH 네트워크에서 최대 32개의 노드를 지원합니다. ● RF 전력 조절 범위: -40dBm ~ +25dBm ● Mesh, Point-to-Multipoint 및 Point-to-Point 구성을 지원합니다. ● IP 및 일련 데이터 전송 ● 작동 온도 범위: -40°C ~ +80°C ● 128/256 비트 AES 암호화 보안 |
|
적용
FD-6100는 자기 형성 및 자기 치유 메시 네트워크를 가능하게 합니다. 메시 네트워크는 견고성을 향상시키고 범위를 확장하고 협업 커뮤니케이션을 단순화합니다.크기와 무게에 중요한 UxV 응용 프로그램에 이상적입니다., 플랫폼과 시스템 통합을 위한 맨 보드 솔루션의 SWaP를 제공합니다.
● 넓은 영역 커버리지 및 멀티 홉, 로봇과 같은 모바일 애플리케이션에 이상적입니다.
●전술적 통신
●무인 육상 차량 무선 비디오 전송
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km ((공중에서 지상) 500m-3km ((NLOS 지상에서 지상) | |
| 용량 | 16노드 | |
| 전력 | 23dBm±2 (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC12V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송 쿼드 (crown) 이 발생하면, 통제 데이터는 우선적으로 전송됩니다. |
|
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FD-6100 노드는 일련 데이터를 수신할 수 있습니다. 2만약 당신이 전송, 수신 및 통제를 구별하고 싶다면, 형식을 직접 정의 |
||
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
|
|
