| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6710T |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 15~20일 |
| 지불 조건: | T/T |
모델: FD-6710T

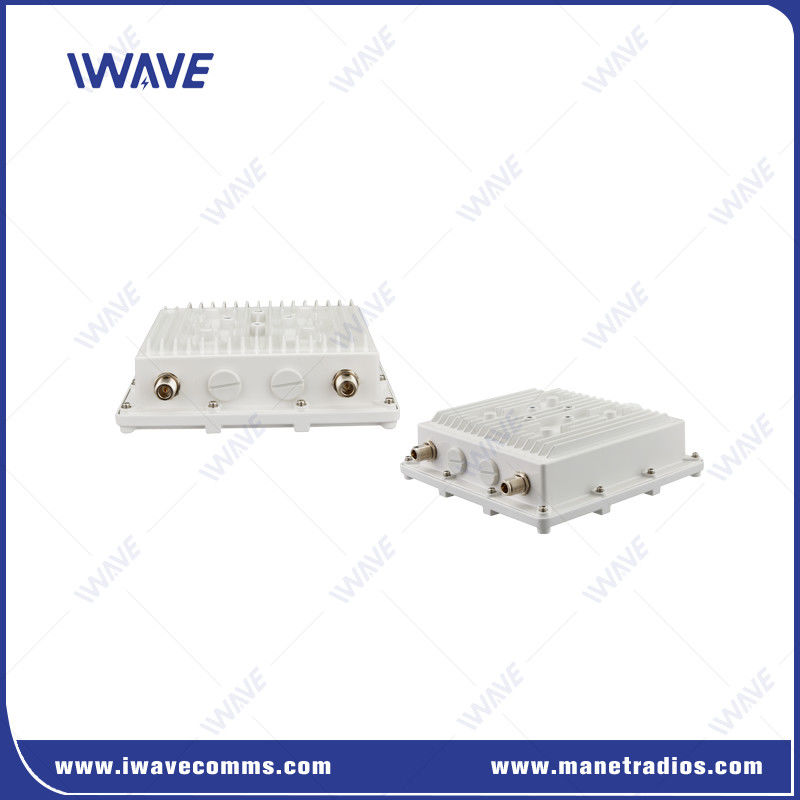

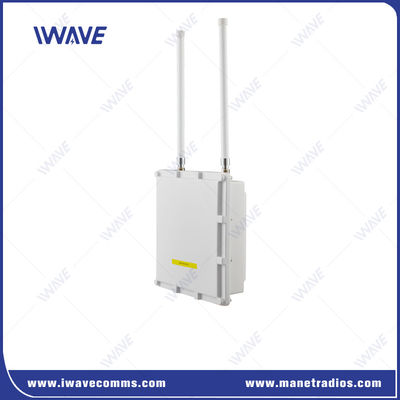

MIMO 광대역 IP MESH 링크 NLOS 비디오 전송을 위한 야외 디자인
FD-6710T는 IP66 야외 고정 무선 IP MESH 링크로 센터가 없는, 자기 형성, 자기 적응 및 자기 치유 동적 라우팅 / 자동 릴레이 통신 메쉬 네트워크를 구축합니다.동적 라우팅을 달성합니다., 멀티 홉 릴레이 HD 비디오, 같은 네트워크의 다른 노드 사이의 복합 채널 데이터, 빠른 이동, 밀집한 숲, 비 시선 환경과 같은 복잡한 응용 프로그램.
스마트 안테나 MIMO 및 자체 형성 패킷 무선 메시 네트워크 AD-HOC/MESH, 이는 FD-6710T가 실시간 HD 비디오 및 광대역 이더넷 연결을 30Mbps 전송 속도로 제공합니다.비중있는 개인 네트워크에서 무선 통신을 위해 특별합니다.
특징
▪ 대역폭 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
▪ 800Mhz/1.4Ghz 주파수 옵션 지원
▪ 어떤 통신 기지 에 의존 하지 않는다.
▪ 방해 를 방지 하기 위한 자동 주파수 점프 기술
▪ 스스로 형성 되고 스스로 치유 되는 망 구조
▪ 낮은 지연 시간 60-80ms
▪ 네트워크 관리 및 매개 변수 구성에 대한 WEBUI 지원.
■ NLOS 10km-30km 지대에서 지대까지의 거리
▪ 자동 전력 조절
▪ 자동 주파수 점 제어
▪ UDP/TCPIP FULL HD 비디오 전송을 지원 합니다.
● 자동 주파수 점 제어
부팅 후, 그것은 마지막 종료 전에 미리 스트로드 주파수 포인트와 네트워크를 구축하려고합니다.그것은 자동으로 네트워크 배포를 위해 다른 사용 가능한 주파수를 사용하려고합니다..
● 자동 전력 제어
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다.
● 주파수 점프 전파 스펙트럼 (FHSS)
주파수 점프 기능에 관해서는, IWAVE 팀은 그들 자신의 알고리즘과 메커니즘을 가지고 있습니다.
IWAVE IP MESH 제품은 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
주파수 점프가 수행되는지는 무선 상태에 달려 있습니다. 무선 상태가 좋다면 판단 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다.
MESH 네트워크 관리 소프트웨어
IWAVE가 자체 개발한 MESH 네트워크 관리 소프트웨어는 실시간으로 모든 노드의 토폴로지, RSRP, SNR, 거리, IP 주소 및 기타 정보를 보여줍니다.이 소프트웨어는 WebUi를 기반으로 합니다. 그리고 당신은 IE 브라우저로 언제 어디서나 로그인 할 수 있습니다.. 소프트웨어에서, 당신은 작업 주파수, 대역폭, IP 주소, 동적 토폴로지, 노드 사이의 실시간 거리, 알고리즘 설정과 같은 필요에 따라 설정을 구성할 수 있습니다,상하부 프레임 비율, AT 명령어 등
적용
FD-6710T는 육상, 항공 및 해상 환경에서 사용되는 모바일 및 고정 사이트 시스템으로 야외 배치에 적합합니다. 국경 감시, 광업 운영,원격 석유 및 가스 사업도시 백업 통신 인프라, 개인 마이크로 웨브 네트워크 등
사양
|
일반 |
|||
| 기술 | 매시 | 장착 | 포로 마운트 |
| 암호화 | ZUC/SNOW3G/AES (128/256) 선택적 계층-2 | ||
|
기계 |
|||
| 네트워킹 시간 | ≤5s | 온도 | -20oC ~ +55oC |
| 날짜 비율 | 30Mbps (올림 및 다운링크) | 방수성 | IP66 |
| 크기 | 216*216*70mm | ||
| 감수성 | 10MHz/-103dBm | 무게 | 10.3kg |
| 범위 | NLSO 10km-30km (지대에서 지상) | 소재 | 알루미늄 합금 |
| 노드 | 16개의 노드 | 장착 | 톱니에 장착된 |
| MIMO | 2*2 MIMO |
전력 |
|
| 전력 | 10W | 전압 | DC24V POE |
| 변조 | QPSK, 16QAM, 64QAM | 전력 소비 | 30W |
| 안티-JAM | 자동 주파수 점프 |
인터페이스 |
|
| LATENCY | 끝에서 끝: 60ms-80ms | RF | 2 x N형 |
|
빈도 |
이더넷 | 1xRJ45 | |
| 1.4Ghz | 1427.9-1447.9MHz | ||
| 800Mhz | 806-826 MHz | ||
|
감수성 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 인터페이스 | |||

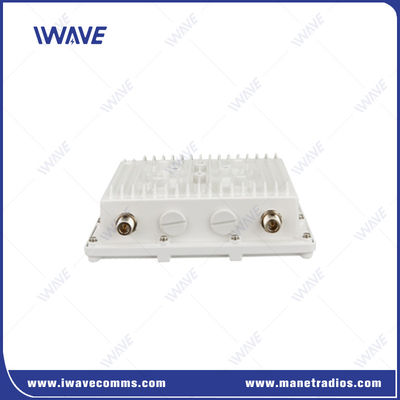

| RF | 2 x N형 안테나 포트 | ||
| 전력 입력 | 1 x 이더넷 포트 (POE 24V) | ||
| 다른 것 | 4*착착 구멍 | ||
