| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-615VT |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |
NLOS 장거리 비디오 전송을 위해 차량에 장착 된 고전 IP 메쉬
소개

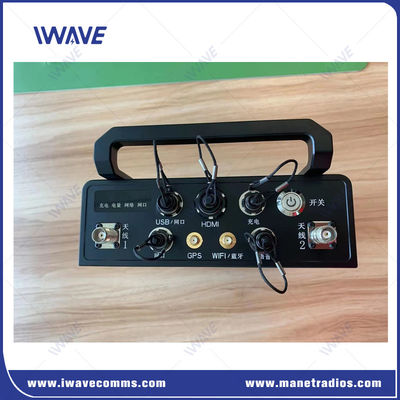

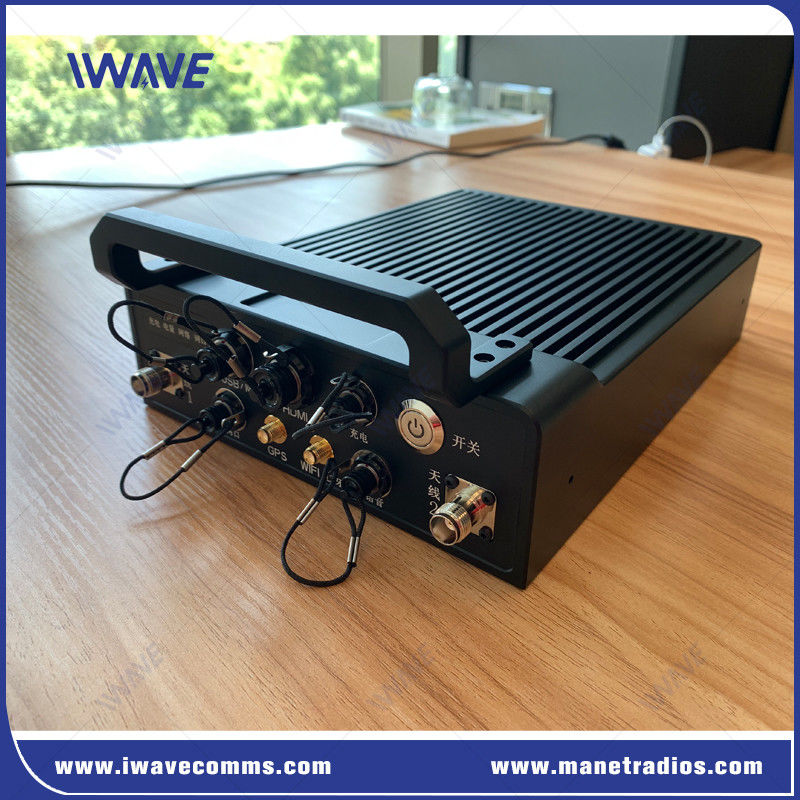

FD-615VT는 NLOS 장거리 비디오 및 음성 통신을 갖춘 빠른 이동 차량을 위한 첨단 고전력 MIMO IP MESH 단위입니다.10W와 20W 버전으로 제공되며 복잡한 RF 환경에서 시선 너머로 이동하는 차량을 위한 암호화된 통신 링크를 만듭니다..
충격, 기상 및 먼지 방지, 그것은 쉽게 설치 및 간단한 조작으로 빠른 배포를 위해 설계되었습니다.
모든 MESH 노드들은 사용자의 IP 기반 데이터 및 비디오 전송을 위한 동적 라우팅 및 IP 패킷 전달 기능을 갖춘 마이크로 웨브 네트워크를 형성한다.
특징
|
● 투명한 IP 네트워크는 다른 IP 기반 네트워크 시스템의 연결을 허용합니다. ● 이 장치 는 이동 수 있는 물건 의 내부 나 외부 에 장착 될 수 있다. ● 최대 30Mbps 가량 ● 8, 16, 32개의 노드를 지원할 수 있는 확장성 ● 800Mhz, 1.4Ghz, 2.4Ghz 주파수 대역 선택 ● 유연한 배포, 메시, 스타, 체인 또는 하이브리드 네트워크 배포를 지원합니다. ● AES128/256 암호화 를 통해 영상 및 데이터 소스 에 대한 무단 접근 을 방지 합니다. ● 웹 UI는 실시간으로 모든 노드의 토폴로지를 표시합니다 ● 모바일 애플리케이션 을 위해 최적화 된 액체 자생망 ● 탁월 한 범위 및 비 시선 (NLOS) 능력 ● FD-615VT 는 높은 땅 이나 초고층 건물 에 배치 되어 집합 노드 나 릴레이 포인트 로 작용 할 수 있다. 높은 땅 은 더 넓은 면적 을 커버 할 수 있다. ● 빠른 배포, 자체 형성 네트워크는 노드 추가 또는 제거를 쉽게 허용, 따라서 필요에 따라 네트워크 확장을 위해 제공. ● 자동 적응 변조 는 모바일 애플리케이션 에서 비디오 및 데이터 트래픽 을 원활 하게 보장 합니다 ● 동적 라우팅. 각 장치는 빠르고 무작위로 이동 할 수 있습니다. 시스템은 자동으로 토폴로지를 업데이트합니다. |
 |
● 주파수 점프 전파 스펙트럼 (FHSS)
주파수 점프 기능에 관해서는, IWAVE 팀은 그들 자신의 알고리즘과 메커니즘을 가지고 있습니다.
IWAVE IP MESH 제품은 수신 신호 강도 RSRP, 신호-소음 비율 SNR 및 비트 오류율 SER와 같은 요소를 기반으로 현재 링크를 내부적으로 계산하고 평가합니다.그 판단 조건이 충족되면, 그것은 주파수 점프를 수행하고 목록에서 최적의 주파수 지점을 선택합니다.
주파수 점프가 수행되는지는 무선 상태에 달려 있습니다. 무선 상태가 좋다면 판단 조건이 충족될 때까지 주파수 점프가 수행되지 않습니다.
● 자동 주파수 점 제어
부팅 후, 그것은 마지막 종료 전에 미리 스트로드 주파수 포인트와 네트워크를 구축하려고합니다.그것은 자동으로 네트워크 배포를 위해 다른 사용 가능한 주파수를 사용하려고합니다..
● 자동 전력 제어
각 노드의 전송 전력은 신호 품질에 따라 자동으로 조정되고 제어됩니다.
MESH 네트워크 관리 소프트웨어
IWAVE가 자체 개발한 MESH 네트워크 관리 소프트웨어는 실시간으로 모든 노드의 토폴로지, RSRP, SNR, 거리, IP 주소 및 기타 정보를 보여줍니다.이 소프트웨어는 WebUi를 기반으로 합니다. 그리고 당신은 IE 브라우저로 언제 어디서나 로그인 할 수 있습니다.. 소프트웨어에서, 당신은 작업 주파수, 대역폭, IP 주소, 동적 토폴로지, 노드 사이의 실시간 거리, 알고리즘 설정과 같은 필요에 따라 설정을 구성할 수 있습니다,상하부 프레임 비율, AT 명령어 등
적용

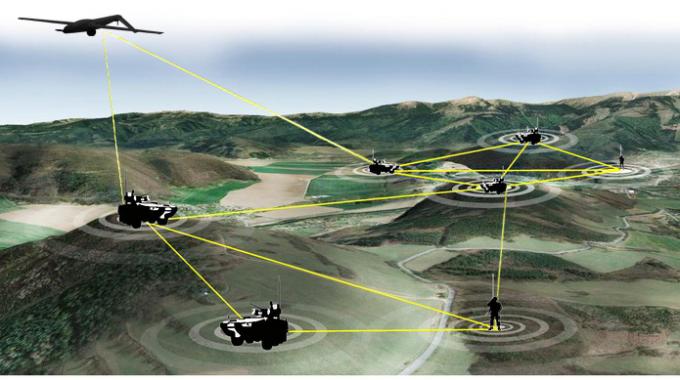

FD-615VT는 지상, 항공 및 해양 환경에서 사용되는 모바일 및 고정 사이트 시스템으로 도시 및 농촌 두 곳에서 배치하기에 적합합니다. 국경 감시, 광업 운영,원격 석유 및 가스 사업도시 백업 통신 인프라, 개인 마이크로 웨브 네트워크 등
사양
| 일반 | |||
| 기술 | TD-LTE 무선 기술 표준에 기반한 MESH | ||
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | ||
| 날짜 비율 | 30Mbps ((Uplink 및 Downlink) | ||
| 범위 | 5km~10km (지대에서 지대까지) (실제 환경에 따라) | ||
| 용량 | 32 노드 | ||
| MIMO | 2x2 MIMO | ||
| 전력 | 10W / 20W | ||
| LATENCY | 한 점프 전송≤30ms | ||
| 변조 | QPSK, 16QAM, 64QAM | ||
| 안티-JAM | 자동으로 횡단파 주파수 점프 | ||
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | ||
| 전력 소비 | 30W | ||
| 전력 입력 | DC28V | ||
| 감수성 | |||
| 2.4GHZ | 20 MHz | -99dBm | |
| 10MHz | -103dBm | ||
| 5MHz | -104dBm | ||
| 3MHZ | -106dBm | ||
| 1.4GHZ | 20 MHz | -100dBm | |
| 10MHz | -103dBm | ||
| 5MHz | -104dBm | ||
| 3MHZ | -106dBm | ||
| 800 MHz | 20 MHz | -100dBm | |
| 10MHz | -103dBm | ||
| 5MHz | -104dBm | ||
| 3MHZ | -106dBm | ||
| 주파수 대역 | |||
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| 1.4Ghz | 1427.9-1447.9MHz | ||
| 800Mhz | 806-826 MHz | ||
| 기계 | |||
| 온도 | -20°C~+55°C | ||
| 무게 | 8kg | ||
| 차원 | 30x25x8cm | ||
| 소재 | 알루미늄 | ||
| 장착 | 차량에 장착된 | ||
| 안정성 | MTBF≥10000hr | ||
| 인터페이스 | |||
| RF | 2 x N 타입 커넥터1x Wifi용 SMA | ||
| 이더넷 | 1 x LAN | ||
| 전력 입력 | 1 x DC 입력 | ||
| TTL 데이터 | 1 x 일련 포트 | ||
| 디버그 | 1 x USB | ||
비디오
비디오
|
|
