| 브랜드 이름: | IWAVE |
| 모델 번호: | FD-6700WG |
| MOQ: | 2 유닛 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

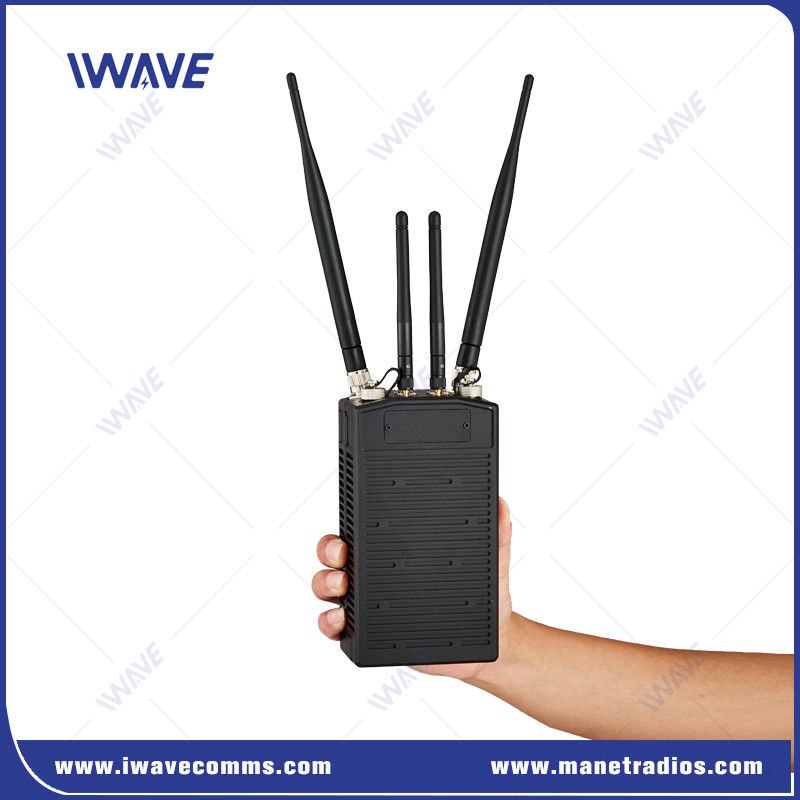

NLOS에서 비디오 전송을 위한 전술 휴대용 IP Mesh 스마트 라디오
FD-6700WG 전술 휴대용 MIMO MESH 라디오는 4G 기능을 갖춘 휴대용, 사용하기 쉬운 Mesh 라디오입니다.그것은 개인을 매시 네트워크에 연결하기 위해 직원에 의해 착용하도록 특별히 설계되었습니다.. 내장된 와이파이 핫스팟은 인터넷이 가능한 모든 기기를 동일한 메쉬 네트워크에 쉽게 연결할 수 있습니다.
FD-6700WG는 어디서나 강력하고 안전한 네트워크를 만들기 위해 만들어졌습니다.가장 확장 가능한 모바일 애드 호크 네트워크 (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
주요 특징
800Mhz/1.4Ghz/2.4Ghz 소프트웨어에 의해 선택됩니다.
한 점프 거리는 최대 17km입니다. 체인 네트워크는 더 긴 거리를 도달 할 수 있습니다 ((50KM).

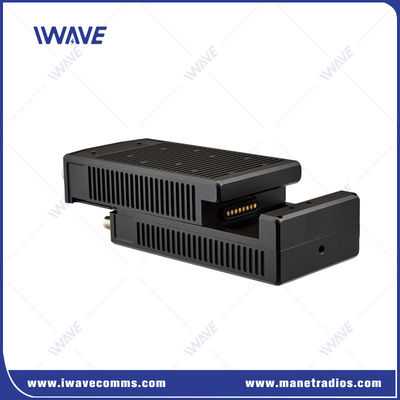

장시간 배터리 사용이 가능한 대용량 배터리로 장착되어 있으며 10시간 동안 연속적으로 작동할 수 있습니다. 배터리 용량은 5400mAh/55.5Wh입니다
채널 조건에 따라 전력 소비와 네트워크 간섭을 줄이기 위해 송신 및 수신 전력을 적응적으로 조정합니다. 그것은 자동 주파수 점프 기술을 채택하여 반 간섭으로 시스템의 전력 소비와 모듈의 크기를 크게 줄입니다.
토폴로지는 선형, 항성 및 메시 토폴로지 또는 여러 토폴로지가 공존하는 토폴로지 사이에서 전환 할 수 있습니다.
FD-6700WG는 IWAVE 다른 유형의 IP MESH 장치와 원활하게 작동 할 수 있습니다. 예를 들어 고전력 차량 유형, 항공형 및 UGV 마운트 IP MESH 라디오로 큰 통신 네트워크를 형성합니다. |
|
MESH 네트워크 관리 소프트웨어
IWAVE 자체 개발된 MESH 네트워크 관리 소프트웨어는 윈도우 기반 소프트웨어 제품군입니다. 수동 및 자동 구성을 허용합니다.IWAE IP MESH 전송 장비의 관리 및 통합. 그것은 당신이 실시간으로 얻을 수 있습니다 토폴로지, RSRP, SNR, 거리, IP 주소 및 모든 노드의 다른 정보. 소프트웨어는 WebUi 기반이며 IE 브라우저로 언제 어디서나 로그인 할 수 있습니다..소프트웨어에서, 당신은 작업 주파수, 대역폭, IP 주소, 동적 토폴로지, 노드 사이의 실시간 거리, 알고리즘 설정,상하부 프레임 비율, AT 명령어 등
적용
우리의 첨단 알고리즘을 기반으로 FD-6700WG는 모바일 감시용 실시간 비디오 전송을 포함하여NLOS 통신 (시선 외 통신), 그리고 드론과 로봇의 지휘와 통제.
그것은 manpack / 차량 장착과 같은 다양한 응용 형태를 지원합니다.
최대 32개의 노드를 지원하고 클러스터 모드로 작동하며 다기능, 모든 날씨 통신 시스템을 형성합니다.
사양
| 일반 | 기계 | ||
| 무선 | MESH (TD-LTE 터미널 액세스 기술 기반) | 온도 | -25oC ~ +75oC |
| 네트워크 | 매시 | 가공 | IP65 |
| 변조 | QPSK/16QAM/64QAM | 크기 | 175*90*60mm |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | 무게 | 10.3kg |
| 데이터 비율 | 30Mbps | 소재 | 흑색 안오디제 알루미늄 |
| 감수성 | -103dBm/10MHz | 장착 | 손잡이 모델 |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz (조정 가능) | FRECUENCY (소프트웨어 선택) | |
| 범위 | 1km-3km (LOS) /500m~1km (NLOS) | 1.4Ghz | 1427.9-1467.9MHz |
| 노드 | 32 | 800Mhz | 806-826 MHz |
| MIMO | 공간 멀티플렉싱, 공간 시간 코딩, TX/RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 MHz |
| 전력 | 25dBm±2 | 전력 | |
| 에어 인터페이스 지연 | ≤200ms | 전압 | DC12V |
| 에어 인터페이스 지연 | ≤200ms | 전압 | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | 배터리 수명 | 10시간 (외부 배터리) |
| 간섭 방지 | 작업 주파수 대역 내에서 주파수 점프 | 인터페이스 | |
| 네트워킹 시간 | <1분 | RF | 2 x TNC2 x SMS ((4G+WIFI Ant) |
| 시작 시간 | <30년 | 이더넷 | 1x 이더넷 |
| 4G | 4G 전용 넷콤 | 전력 | DC 입력 |
| 네트워킹 시간 | <1분 (정확한 연결) | ||
| 감수성 | ||
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 2.4Ghz | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
