| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-66MN |
| MOQ: | 2개 |
| 가격: | negotiable |
| 배달 시간: | 5~8일 |
| 지불 조건: | D/P,T/T,L/C |

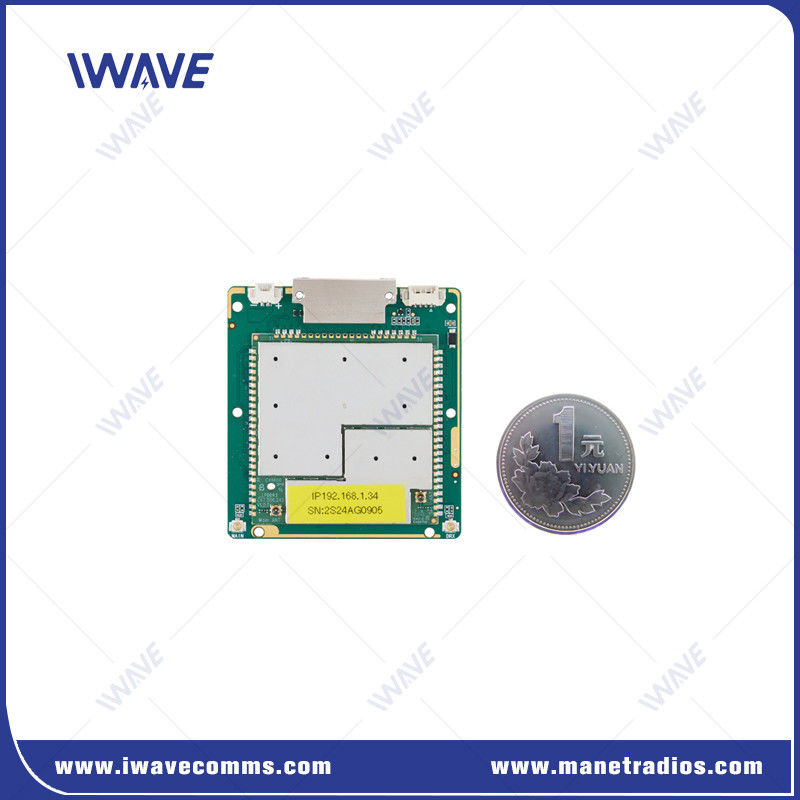

NLOS 통신을 위한 안전한 무선 UGV/드론 데이터 링크
소개
FDM-66MN은 모바일 로봇 및 무인 시스템에 설계된 가장 진보된 광대역 디지털 데이터 링크입니다. 800Mhz/1.4Ghz/2의 트리플 주파수에서 안전한 무선 링크를 제공합니다.4Ghz 관리 소프트웨어 선택.
FDM-66MN은 한 개 이상의 이동 단위와 제어 스테이션 사이의 장거리 및 고 처리량 무선 비디오 및 텔레메트리 통신을 네트워크 밖 및 연결되지 않은 환경에서 제공합니다.
주요 특징
높은 데이터 비율
●우플링크와 다운링크 30Mbps
긴 통신 거리
● 시선 (NLOS) 및 이동 환경: 500m-3km
● 공중에서 지상 시선 10-15km
● 전력 증폭기 를 추가 함 으로 통신 거리를 늘리십시오
●외부 RF 증폭기 지원 (도서 제공)
높은 보안
●AES 128 암호화 외에도 독자적인 파동 형태를 사용
쉽게 통합
● 표준 인터페이스 및 프로토콜
● 외부 IP 장치 연결을 위한 3* 이더넷 포트
● OEM 모듈은 다양한 플랫폼에 쉽게 통합되며 독립적인 연결 솔루션입니다.
제공된 API 문서
●FDM-66MN은 다양한 운영 체제와 플랫폼과 호환되는 API를 제공합니다.
낮은 지연 속도
●스래브 노드 - 마스터 노드 전송 지연 <= 30ms
비교 할 수 없는 감수성
● -103dbm/10MHz
인터페이스 정의
| J30JZ 정의: | ||||||
| 핀 | 이름 | 핀 | 이름 | 이름 | 핀 |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | 부트 | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
적용
소형, 가볍고 소프트웨어 정의 된 무선 연결 모듈은 무인 BVLoS 미션, UGV, 로봇, UAS 및 USV에 대한 무인 통신 애플리케이션에 대한 신뢰할 수있는 통신 파트너입니다.,FDM-66MN의 장거리 기능은 여러 개의 풀HD 비디오 피드 및 제어 및 텔레미터 데이터의 동시에 고품질 듀플렉스 전송을 허용합니다. 외부 전력 증폭기로,50km의 장거리 통신을 제공할 수 있습니다.붐비는 도시 비 시선 환경에서 일하더라도 20km의 통신 거리를 보장 할 수 있습니다.
사양
| 일반 | ||
| 기술 | TD-LTE 무선 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128/256) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 시스템 데이터 속도의 적응적 평균 분포 | ||
| 사용자를 지원 속도 제한을 설정 | ||
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS 지상에서 지상) |
|
| 용량 | 16노드 | |
| 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| 힘 | 25dBm±2 (2W 또는 요청에 따라 10W) 모든 노드 자동으로 전송 전력을 조정 |
|
| 변조 | QPSK, 16QAM, 64QAM | |
| 방해 방지 | 자동으로 횡단파 주파수 점프 | |
| 전력 소비 | 평균: 4-4.5W 최대: 8W |
|
| 전력 입력 | DC5V-32V | |
| 수신기 감수성 | 감수성 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 주파수 대역 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 통신 방식 | 유니캐스트, 멀티캐스트, 방송 | ||||||
| 전송 모드 | 풀 듀플렉스 | ||||||
| 네트워크 모드 | 동적 라우팅 | 실시간 연결 조건에 기초한 노선을 자동으로 업데이트합니다 | |||||
| 네트워크 제어 | 국가 감시 | 연결 상태 /rsrp/snr/distance/ 업링크 및 다운링크 처리량 | |||||
| 시스템 관리 | WATCHDOG: 모든 시스템 수준의 예외를 식별할 수 있습니다. 자동 재설정 | ||||||
| 재전송 | L1 | 전송되는 다른 데이터에 기초하여 재전송 여부를 결정합니다. (AM/UM); HARQ 재전송 | |||||
| L2 | HARQ 리트랜스미션 | ||||||
| RF | 2 x IPX | |
| 이더넷 | 3x이더넷 | |
| 일련 포트 | 2x RS232 | |
| 전력 입력 | 2*전력 입력 (대안) | |
| 제어 데이터 전송 | |||||
| 명령 인터페이스 | AT 명령 설정 | VCOM 포트/UART 및 AT 명령어 구성을 위한 다른 포트를 지원 | |||
| 구성 관리 | WEBUI, API 및 소프트웨어를 통한 구성 지원 | ||||
| 작업 모드 | TCP 서버 모드 TCP 클라이언트 모드 UDP 모드 UDP 멀티캐스트 MQTT 모드버스 |
●TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다. ●TCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다. ●TCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT |
|||
| 보드율 | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 전송 모드 | 패스 트러스 모드 | ||||
| 조약 | 이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| 기계 | ||
| 온도 | -40°C~+80°C | |

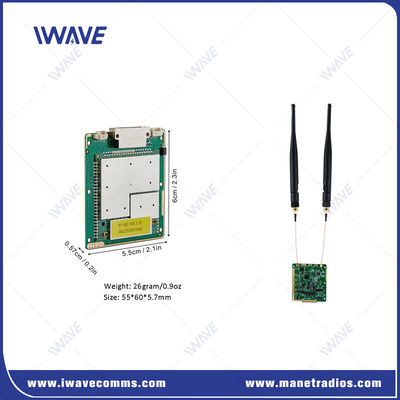

| 무게 | 26g | |
| 차원 | 60*55*5.7mm | |
| 안정성 | MTBF≥10000hr | |
|
|
