| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6802UGV |
| MOQ: | 2 유닛 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 패/기음, 디/피, 티/티 |

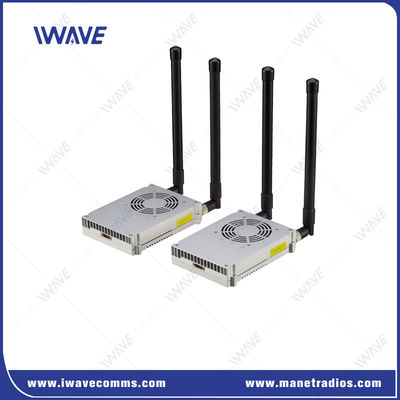

무선 IP 디지털 데이터 트랜시버 NLOS 비디오 및 데이터 통신
설명
FDM-6802UGV는 성숙한 SOC 칩셋, 2Watt 전력, 2X2 MIMO를 기반으로 IWAVE가 설계한 무선 전송 제품입니다. HD 비디오의 무선 통신 링크를 제공합니다.IP에 기반한 데이터 및 일련 제어 데이터.
이 디지털 데이터 링크는 600 MHz 및 1.4G 주파수 대역에서 강력하고 안전한 링크를 제공합니다. 이더넷 및 풀 듀플렉스 텔레미터 데이터 전송을 지원합니다.
지원합니다.네트워크 관리 및 매개 변수를 구성할 수 있는 WEBUI/관리 소프트웨어
주요 특징
FDM-6802UGV는 별 네트워크 작업 모드를 채택하여 비디오 및 데이터와 같은 상층 애플리케이션에 대한 IP 투명한 전송 채널을 제공합니다.
FDM-6802UGV는 IWAVE 팀이 독립적으로 개발한 2층 고동적 네트워크 프로토콜을 채택하여 무선 네트워크 환경에 대한 좋은 적응력을 달성합니다.동적 네트워크 성능과 전송 능력.
FDM-6802UGV는 자동으로 링크 계층을 통해 모든 노드와 경로를 협상합니다. 수동 구성 없이, 플러그-투-플레이.빠른 배포의 특성을 가진 통신 네트워크를 언제 어디서나 빠르게 구축할 수 있습니다., 높은 호환성, 낮은 전력 소비, 높은 대역폭.

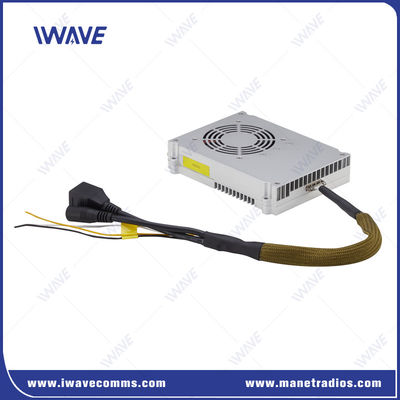

FDM-6802UGV는 J30 항공 플러그 인터페이스를 채택하고, 여러 개의 일련 포트 통신과 이더넷 통신을 지원하며 유선 이더넷 액세스 및 데이터 일련 포트를 제공합니다.
기술 이점
캐리어 집적 기술 CA 기술을 채택하여 20MHz 대역폭의 2개의 캐리어를 합쳐 40MHz 무선 캐리어 대역폭을 얻을 수 있습니다.업링크와 다운링크 전송 속도를 효과적으로 향상시키는 것, 그리고 전체 무선 전송 시스템의 견고성과 환경 적응력을 향상시킵니다.
1더 큰 전체 대역폭을 지원하고 20MHz + 20MHz 통신사 집합을 지원하며 데이터 전송 최고 속도는 100Mbps를 초과합니다.
2. 더 유연한 연속 운반자 집계 및 비 연속 운반자 집계를 지원합니다.
3. 다른 대역폭의 캐리어 집합을 지원하고, 캐리어 집합의 대역폭을 조정할 수 있습니다환경 간섭과 사용 가능한 스펙트럼 자원에 따라, 다양한 시나리오에 적응하는 것을 더 쉽게합니다.
4- 다른 통신사에서 다시 전송하여 하나의 통신사가 방해를 당하면 데이터 중단을 피합니다.
5. 더 효과적으로 간섭 없는 운반자를 찾기 위해 다른 운반자의 주파수 점프를 지원합니다.
의FDM-6802UGV중요한 비디오 및 데이터 통신 작업을 위해 신뢰할 수 있고 적응 가능하며 고성능의 무선 전송 시스템을 필요로 하는 산업에 이상적인 솔루션입니다.
|
명령 인터페이스 |
AT 명령 설정 |
AT 명령어 구성을 위한 API/HTTP/UART |
|
구성 관리 |
WEBUI, API 및 관리 소프트웨어를 통한 구성 지원 |
|
|
작업 모드 |
TCP 서버 모드 |
TCP 서버로 설정되면, 일련 포트 서버는 컴퓨터 연결을 기다립니다.
lTCP 클라이언트로 설정되면, 일련 포트 서버는 목적 IP에 의해 지정된 네트워크 서버에 대한 연결을 적극적으로 시작합니다.
lTCP 서버, TCP 클라이언트, UDP, UDP 멀티캐스트, TCP 서버/클라이언트 공존, MQTT
|
|
보드율 |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
조약 |
이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, 패스 트로 모드 |
|
|
시스템 관리 |
WATCHDOG 기능을 지원합니다. 모든 시스템 수준의 예외를 식별하고 자동으로 다시 설정할 수 있습니다. |
|
사양
|
일반 |
무선 |
|||
|
기술 |
TD-LTE 기술 표준에 기반한 무선 |
의사소통 |
1T1R |
|
|
비디오 전송 |
1080p HD 비디오 전송, H.264/H.265 적응 |
IP 데이터 전송 |
IP 패킷에 기반한 데이터 전송을 지원합니다. |
|
|
암호화 |
ZUC/SNOW3G/AES ((128) 선택적 계층-2 |
데이터 링크 |
풀 듀플렉스 통신 |
|
|
데이터 비율 |
최대 100Mbps ((Uplink 및 Downlink) |
위와 아래 비율 |
2D3U/3D2U/4D1U/1D4U |
|
|
범위 |

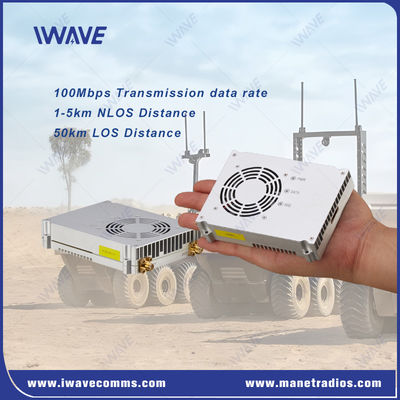

UGV: 5-10KM 지상에서 지상 (LOS) |
자동 재구성 체인 |
연결 고장 후 자동 연결 재설립/ 연결 고장 후 네트워크를 재배포 |
|
|
용량 |
64노드 |
감수성 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
전력 전달 |
2와트 |
10MHz |
-100dBm |
|
|
지연시간 |
에어 인터페이스 지연 <30ms |
5MHz |
-96dBm |
|
|
변조 |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
방해 방지 |
주파수 점프 및 적응 변조 |
10MHz |
-100dBm |
|
|
대역폭 |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHz |
-96dBm |
|
|
전력 소비 |
30W |
주파수 선택 |
||
|
전력 입력 |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
차원 |
86*120*24.2mm |
600Mhz |
634Mhz-674Mhz |
|
|
기계 |
||
|
작업 온도 |
-20°C~+55°C |
|
|
차원 |
130*100*25mm (안테나 포함되지 않습니다) |
|
|
무게 |
273g |
|
|
인터페이스 |
||
|
RF |
2 x SMA |
|
|
이더넷 |
1x 이더넷 |
|
|
공동체 |
3x시리얼 포트 |
1. DEBUG 일련 포트 |
|
전력 |
1xDC 입력 |
DC24V-27V |
