| 브랜드 이름: | IWAVE |
| 모델 번호: | FDM-6600 |
| MOQ: | 2개 부분 |
| 가격: | 협상 가능 |
| 배달 시간: | 0 일 |
| 지불 조건: | T/T |
모델:FDM-6600
가장 강력한 삼대역 NLOS 무선 이더넷 & 풀 듀플렉스 TTL 일련 데이터 링크
소개
FDM-6600은 소프트웨어 정의 라디오 (SDR) 고급 무선 비디오 및 데이터 링크로 가벼운 무게, 작은 크기 및 낮은 전력으로 설계되었습니다.가장 강력한 삼대역 NLOS 무선 이더넷 & 풀 듀플렉스 TTL 시리즈 데이터 링크입니다. FHSS 기술을 채택하고 간섭을 피할 수 있습니다.이 작은 모듈은 하나의 고속 광대역 RF 채널에서 비디오와 풀 듀플렉스 데이터 통신 (예: 텔레메트리) 을 지원합니다.그리고 다양한 산업에 모바일 로봇.
주요 특징
3 대역 주파수 지원:운영800 MHz,1.4 GHz, 그리고2.4 GHz주파수.
고용크로스밴드 점프간섭을 피하기 위해, 예를 들어,2.4 GHz대역 간섭을 경험하면 시스템은 원활하게1.4 GHz, 안정적이고 고품질의 연결을 보장합니다.
확장 가능한 포인트에서 멀티 포인트 네트워크:
하나의 마스터 노드는 최대32개의 슬래브 노드.
사용자 친화적인웹 사용자 인터페이스, 모든 노드 연결의 실시간 토폴로지를 표시하여 네트워크의 효과적인 모니터링과 관리를 허용합니다.
첨단 암호화 기술:
기업AES-128데이터 전송을 보호하기 위한 암호화, 무단 접근으로부터 데이터 링크를 보호합니다.
강력 한 장거리 통신

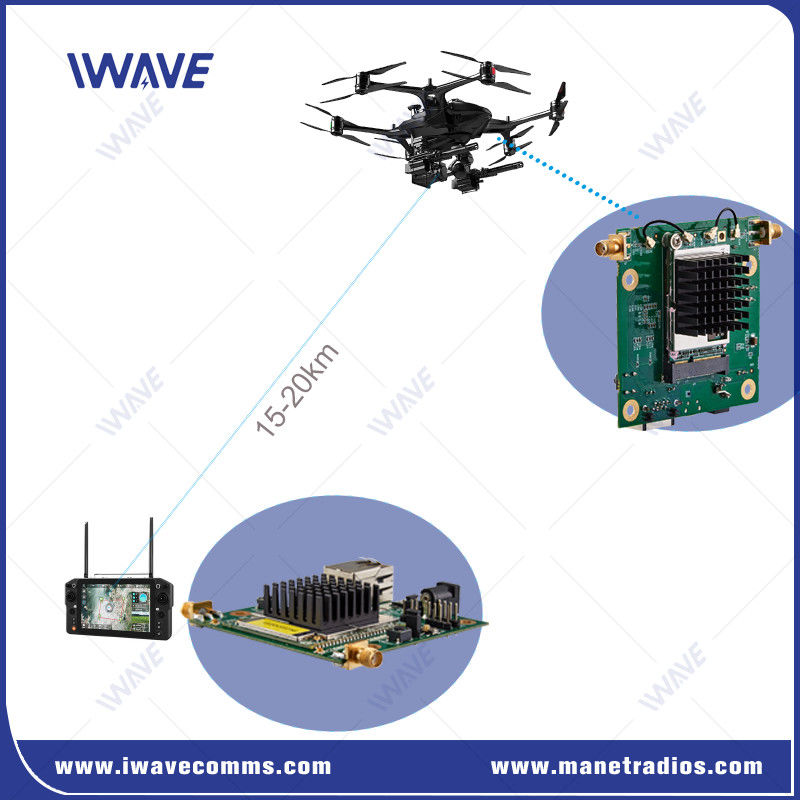

공중에서 지상: 최대20km명확하고 안정적인 라디오 신호를 가지고 있습니다.
지상에서 지상 (NLOS): 시선 밖의 조건에서 3km까지의 효과적인 통신, 원활하고 풀 HD 비디오 스트리밍을 지원합니다.
높은 처리량
업링크와 다운링크 모두에서 최대 30 Mbps의 데이터 속도를 지원하며 실시간 애플리케이션에 효율적인 데이터 전송을 보장합니다.
이러한 특징은 FDM-6600의 신뢰성과 보안을 향상시켜 감시, 방송 및 산업 통신을 포함한 다양한 응용 프로그램에 적합합니다.더 많은 정보 또는 구체적인 세부 사항이 필요한 경우그냥 알려줘!
신청서
FDM-6600은 다음과 같은 다양한 응용 프로그램에 적합합니다.
감시 시스템: 보안 작전에서 실시간 비디오 모니터링을 위해.
방송: 미디어 생산에서 실시간 비디오 피드를 촉진합니다.
산업 자동화: 스마트 제조 설비에서 데이터 전송을 가능하게 합니다.
사양
| 일반 | ||
| 기술 | TD-LTE 기술 표준에 기반한 무선 | |
| 암호화 | ZUC/SNOW3G/AES ((128) 선택적 계층-2 | |
| 데이터 비율 | 30Mbps ((Uplink 및 Downlink) | |
| 범위 | 10km-15km (공중에서 지상) 500m-3km (NLOS) | |
| 용량 | 스타 토폴로지, 포인트에서 17-피인트 | |
| 전력 | 25dBm (2w 또는 요청에 따라 10w) | |
| LATENCY | 한 점프 전송≤30ms | |
| 변조 | QPSK, 16QAM, 64QAM | |
| 안티-JAM | 자동으로 횡단파 주파수 점프 | |
| 대역폭 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 전력 소비 | 5와트 | |
| 전력 입력 | DC5V | |
| 감수성 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10MHz | -103dBm | |
| 5MHz | -104dBm | |
| 3MHZ | -106dBm | |
| 주파수 대역 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806-826 MHz | |
| 공동체 | ||
| 전기 수준 | 2.85V 전압 영역 및 3V/3.3V 수준과 호환됩니다. | |
| 제어 데이터 | TTL 모드 | |
| 보드율 | 115200bps | |
| 전송 모드 | 패스 트러스 모드 | |
| 우선 순위 수준 | 네트워크 포트보다 더 높은 우선 순위 신호 전송이 크라우드 때 제어 데이터는 우선 순위로 전송됩니다 | |
| 참고:1전송 및 수신 데이터는 네트워크에서 방송됩니다. 성공적인 네트워킹 후, 각 FDM-6600 노드는 일련 데이터를 수신할 수 있습니다. 2전송, 수신 및 제어를 구별하려면 형식을 직접 정의해야합니다. |
||
| 인터페이스 | ||
| RF | 2 x SMA | |
| 이더넷 | 1x 이더넷 | |
| 공동체 | 1x COMUART | |
| 전력 | DC 입력 | |
| 표시기 | 3색 LED | |
| 기계 | ||
| 온도 | -40°C~+80°C | |
| 무게 | 50g | |
| 차원 | 7.8*10.8*2cm | |
| 안정성 | MTBF≥10000hr | |
